SSG6082A-V的输出频率高达8GHz，CW信号最大设置功率可达30 dBm，既可以作为高精度射频输入，又可以作为调制信号的载波。高频率和功率输出范围可以满足Wi-Fi 6E、Wi-Fi 7和IMT等通信系统的大功率测试需求。

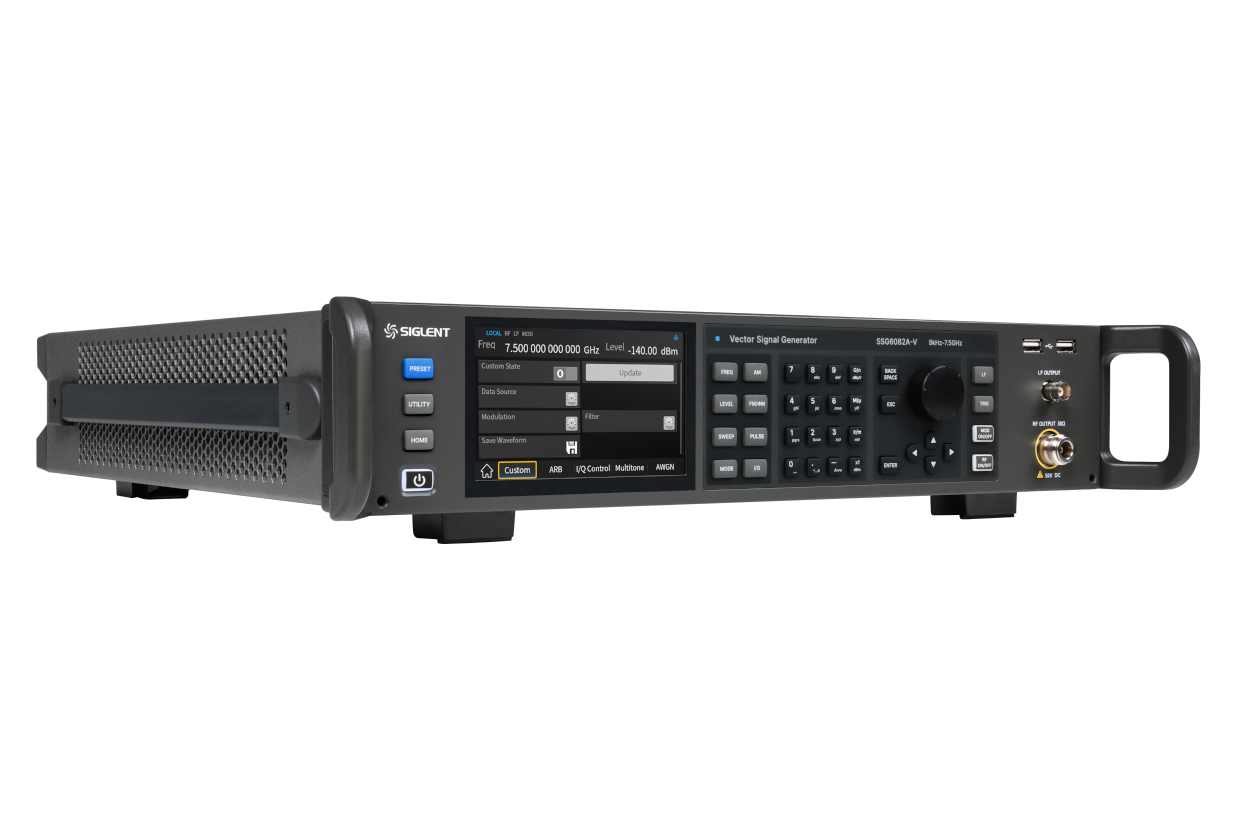

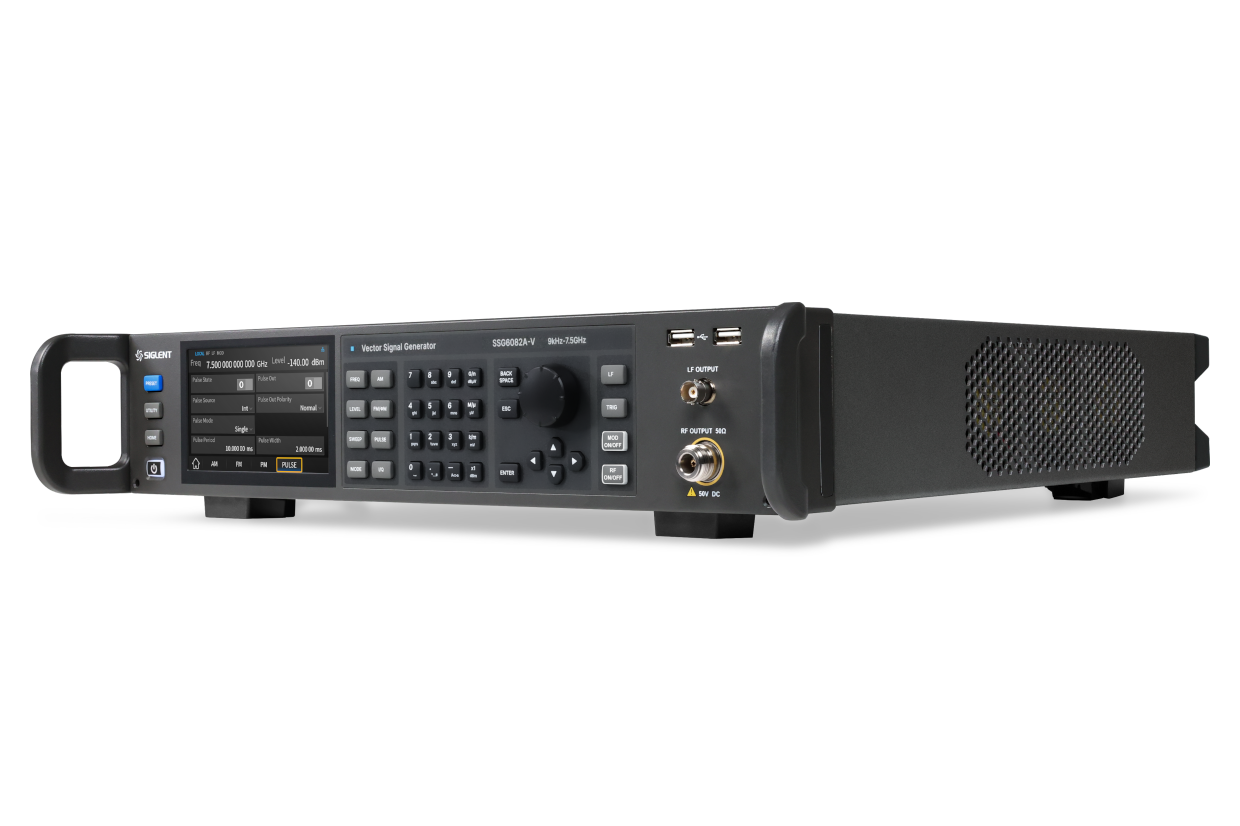

SSG6082A-V 矢量信号源型号

主要特性

• 输出频率范围9kHz~8GHz
• 指标电平范围-140dBm~30dBm
• 相位噪声＜-132 dBc/Hz@1 GHz，偏移10 kHz(典型值）
• 射频调制带宽1GHz
• 支持LTE、5G NR、Wi-Fi 7等常见的通信协议信号模拟

产品优势

高质量信号生成

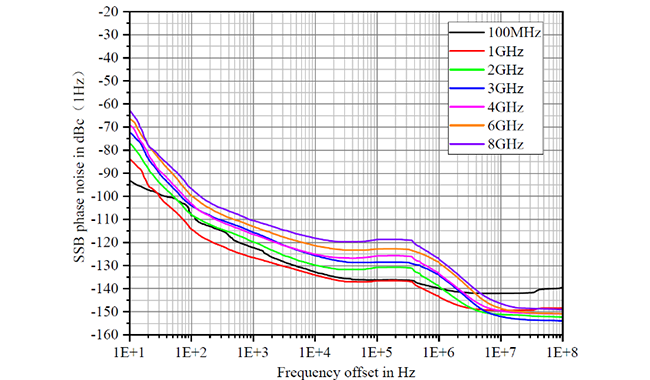

SSG6082A-V的相位噪声低至-132dBc/Hz@1GHz 10kHz offset,射频信号的频谱纯度更高，减少了测试误差，提高了测量结果的准确度。在无线通信中，低相位噪声的信号可以减少误码率，提高通信的可靠性和稳定性。
对于调制信号，SSG6082A-V具有优秀的邻道功率比，确保在满足目标功率的同时，获得高质量的调制信号，更准确地模拟实际通信环境中的信号质量。在进行多通道测试时，减少了对于邻道干扰的影响。

精确模拟发射机状态

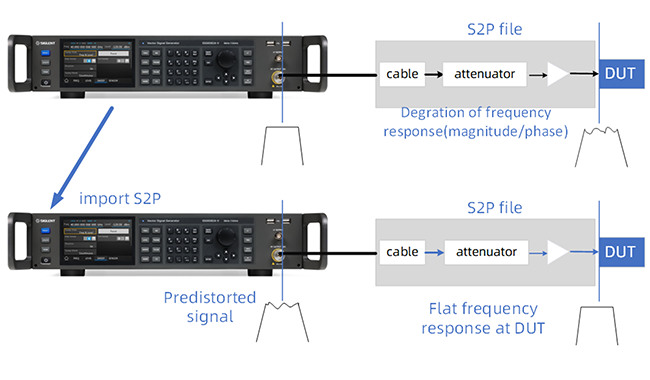

在测试的过程中，难免会受到测试链路的影响，SSG6082A-V支持根据链路系统的S2P文件来自动进行幅度和相位补偿。通过补偿，可以使信号的幅度在整个频率范围内更加平坦。该功能使SSG6082A-V具有更强的系统兼容性，使信号源更好地满足广泛的应用场景，确保测试系统精确高效的运行。

生成高质量通信信号

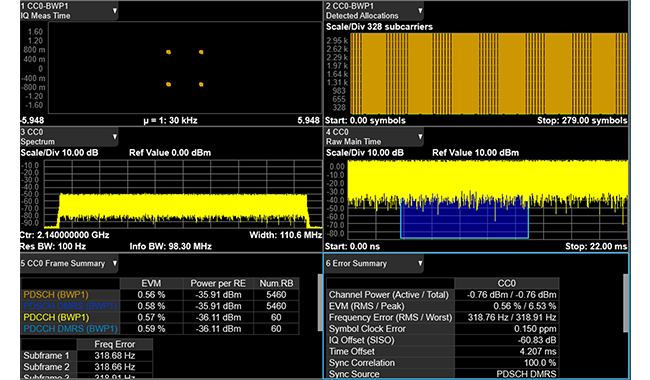

SSG6082A-V射频调制输出具有出色的1GHz带宽特性，优秀的ACPR特性，可以满足绝大部分通信测试需求。支持常见的PSK，FSK，ASK等数字调制方式，还支持1024QAM等高阶数字调制。生成WLAN、5G NR、LTE等常见通信协议信号时均具有良好的EVM。

简化信号仿真-加速测试

• SSG6082A-V与SigIQPro信号生成软件可以很好的将仿真、设计及测试融为一体，方便地在设计、研发、生产、测试各个阶段满足客户的不同需求
• SigIQPro信号生成软件把信号生成能力提升到全新的水平，支持5G NR、LTE、WLAN 、Bluetooth、IoT、Custom OFDM、Custom IQ等多种常见通信协议
• 用户界面支持直观操作，并提供相关的文档帮助，提供了一种便捷的方式来创建符合标准的波形；兼容自定义的各种数据格式转化，并支持下载波形文件到鼎阳科技信号发生器进行播放
• 先用后付，0元抢先体验！SiglQPro信号生成软件的每个功能各提供30次免费试用，让您在兼容仪器上不受限制地使用该软件的全部功能

产品参数

• 频率范围 9kHz~8GHz
• I/Q带宽 标配250 MHz，选配500 MHz
• 频率分辨率 0.001 Hz
• IQ调制 支持
• 最大输出功率 +30 dBm
• 相位噪声 ＜-132 dBc/Hz@1 GHz，offset 10 kHz(tpy.)
• 显示 5英寸电容触摸屏
• 通信接口 USB-HOST、USB-DEVICE、 LAN、GPIB（选配）
• 射频调制带宽 1 GHz

配置您的仪器

标配附件

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SSG6082A-V快速指南
SSG6082A-V系列快速操作指南，更多详细操作教程，请参考用户手册。

SSG6082A-V 校验证书
标配校准证书

选配附件

USB-GPIB适配器
把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

SSG6000A-RMK
Rack Mount kit, Height 2U

选件

SigIQPro-BT
生成符合蓝牙BR、EDR、LE标准的信号

SigIQPro-IOT
主要用于室外的低数据速率无线网络

SigIQPro-OFDM
Custom OFDM模块基于正交频分复用的高度定制化配置生成基带信号数据

SSG6080AV-PT
脉冲串发生器

SSG6080AV-PU
脉冲调制

SSG6080AV-B1000
1G 射频带宽

SigIQPro-5G NR
5G NR无线通信协议信号回放

SigIQPro-LTE FDD
LTE FDD无线通信协议信号回放

SigIQPro-LTE TDD
LTE TDD无线通信协议信号回放

SigIQPro- IEEE.802.11.ax
WLAN.802.11.ax 协议信号回放

SigIQPro- IEEE.802.11.be
WLAN.802.11.be 协议信号回放

SigIQPro-IEEE.802.11 b/g/a/n/ac
IEEE.802.11 b/g/a/n/ac 信号回放

SigIQPro-GSM/EDGE
GSM/EDGE 信号回放

SigIQPro-WCDMA/HSPA+
WCDMA/HSPA+信号回放
