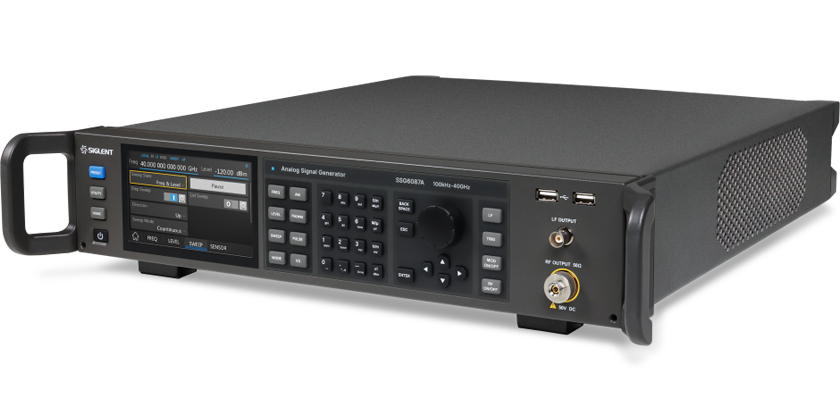

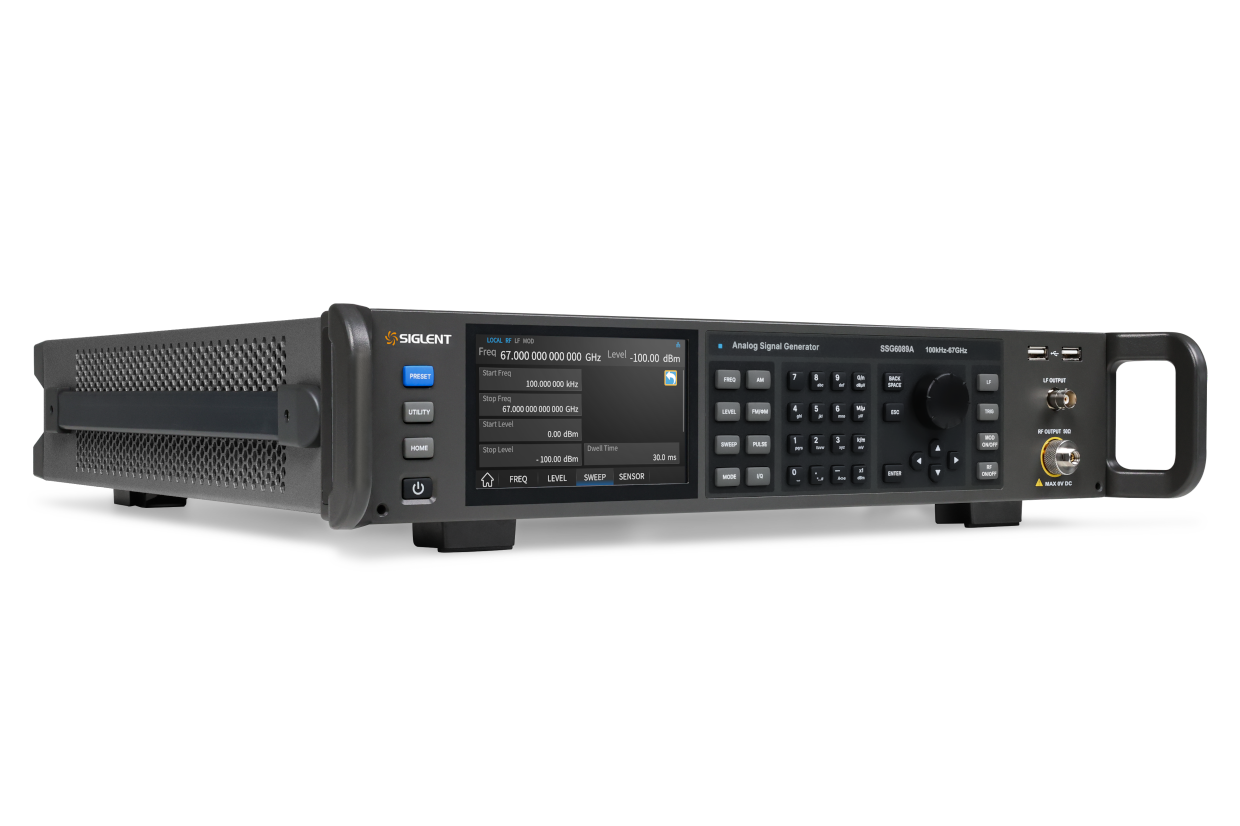

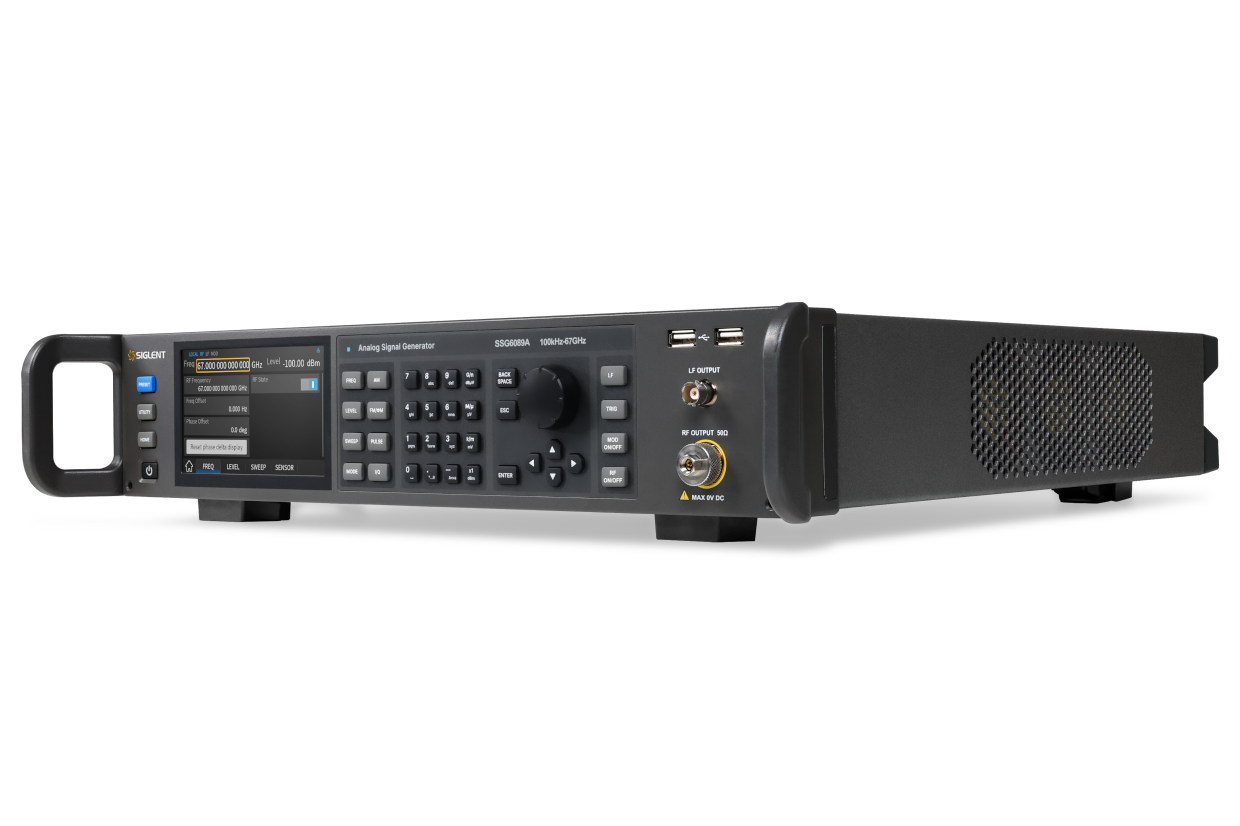

鼎阳科技 SSG6000A 模拟信号源
SSG6000A系列高端射频信号发生器覆盖频率范围从100 kHz至67 GHz，满足广泛的高频测试需求。其最大输出功率达+24 dBm，相位噪声 <-146 dBc/Hz offset 10 kHz @1 GHz(测量值) （选件) ，确保信号的高纯度。SSG6000A以其卓越的频率分辨率（0.01 Hz）和丰富的通信接口（USB HOST、USB DEVICE、LAN等），成为专业射频测试领域的优选。
申请服务
SSG6000A系列高端射频信号发生器覆盖频率范围从100 kHz至67 GHz，满足广泛的高频测试需求。其最大输出功率达+24 dBm，相位噪声 <-146 dBc/Hz offset 10 kHz @1 GHz(测量值) （选件) ，确保信号的高纯度。SSG6000A以其卓越的频率分辨率（0.01 Hz）和丰富的通信接口（USB HOST、USB DEVICE、LAN等），成为专业射频测试领域的优选。
SSG6000A 模拟信号源型号
| 产品型号 | 频率范围 | 频率分辨率 | IQ调制 | 最大输出功率 | 相位噪声 | 通信接口 |
|---|---|---|---|---|---|---|
| SSG6089A | CW MODE 100 kHz~67 GHz | 0.001 Hz | 不支持 | +16 dBm | <-146 dBc/Hz@1 GHz, offset=10 kHz(测量值)（选件） | USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,选配GPIB |
| SSG6087A | CW MODE 100 kHz~40 GHz | 0.001 Hz | 不支持 | +16 dBm | <-146 dBc/Hz@1 GHz, offset=10 kHz(测量值)（选件） | USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,选配GPIB |
| SSG6085A | CW MODE 100 kHz~20 GHz | 0.001 Hz | 不支持 | +22 dBm | <-146 dBc/Hz@1 GHz, offset=10 kHz(测量值)（选件） | USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,选配GPIB |
| SSG6083A | CW MODE 100 kHz~13.6 GHz | 0.001 Hz | 不支持 | +22 dBm | <-146 dBc/Hz@1 GHz, offset=10 kHz(测量值)（选件） | USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,选配GPIB |
主要特性
- 最高输出频率13.6 GHz/20 GHz/40 GHz/67 GHz
- 电平设置范围 -130 dBm ~ +24 dBm
- 输出频率分辨率可达0.001 Hz
- 幅度精度≤0.7 dB（典型值）
- 支持AM/FM/PM/脉冲调制，支持内外部调制方式
- 相位噪声 <-146 dBc/Hz offset 10 kHz @1 GHz(测量值) （选件)
- 支持脉冲调制功能（选件），脉冲串发生器，用户可自定义脉冲序列（选件）
产品优势
更纯净的频谱
在进行各种接收机测试时，有时候接收机带外的干扰信号可能会比带内信号的能量还高，所以在进行此类接收机测试时，要求信号源模拟的带外信号具有极高的频谱纯度和极低的宽带噪声，以防带内信号淹没在噪声中无法真实地测得接收机性能。
SSG6000A的相位噪声低至-146 dBc/Hz offset 10 kHz @1 GHz(测量值) （选件) ，且在各个载波频率下，指标均达到国际专业水平；频谱纯净度高，能够很好地适配各种测试及本地振荡器替代需求。

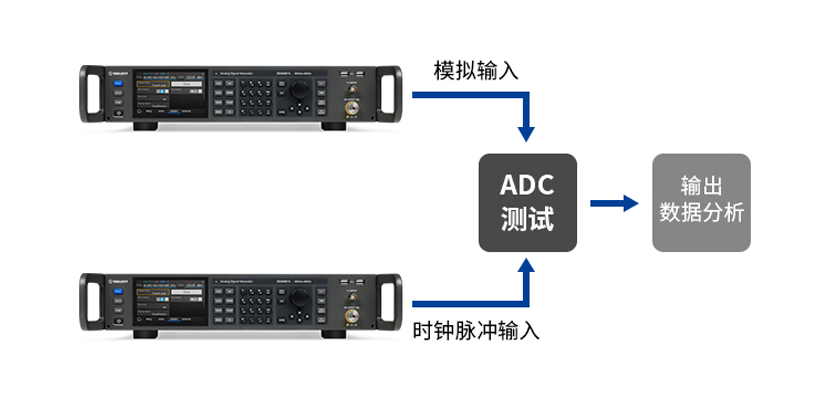

更高精度的脉冲发生器/时钟源
通常汽车毫米波雷达和EW接收机都是设计为工作在极限情况下，所以在其功能和灵敏度测试中，要求测试信号具有高度可重复性，精确的幅度和频率，并且Pulse宽度需要足够小。在更复杂的测试中比如接收机的相参处理间隔（CPI）、距离分辨率等，还需要信号源能够输出复杂的脉冲串。

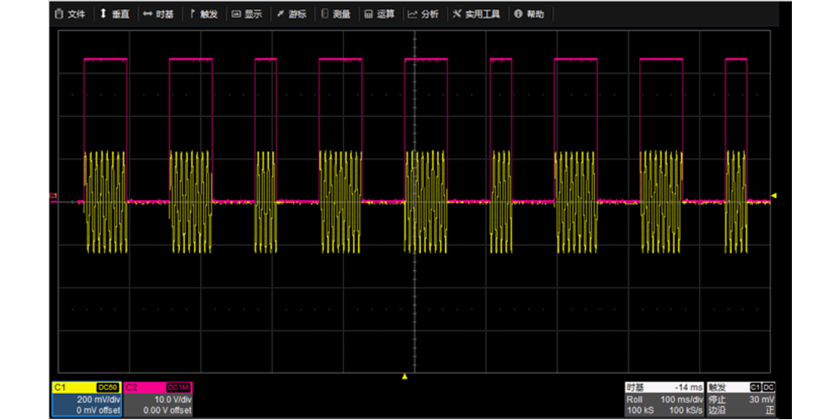

SSG6000A标配了高精度时钟源，可选配安装脉冲调制、脉冲发生器以及脉冲串发生器，可输出最低宽度为20ns的脉冲，且分辨率可达10ns，能充分满足汽车毫米波雷达系统测试。
更高的输出功率和更大的动态范围
SSG6000A还提供了 -130 dBm ~ +24 dBm的宽电平输出范围，能够很好地补偿电缆、夹具在微波频率范围使用时产生的衰减，使测试结果更精准，并在预算层面为针对特定应用进行优化的精密配件留出了大量空间。
灵活的调制能力，满足复杂波形生成需求
SSG6M80A支持FM、PM模拟调制、脉冲调制（选件）、脉冲串发生器及用户可自定义的脉冲序列（选件），并可实现多种调制方式的组合使用。
SSG6M80A还提供步进扫描与列表扫描两种模式，支持线性/对数步进、三角/锯齿波形，扫描点数最高可达65535点，满足复杂信号仿真与自动化测试需求。
产品参数
- 频率范围 CW MODE 100 kHz~13.6 GHz, CW MODE 100 kHz~20 GHz, CW MODE 100 kHz~40 GHz, CW MODE 100 kHz~67 GHz
- 频率分辨率 0.001 Hz
- IQ调制 不支持
- 最大输出功率 +16 dBm, +22 dBm
- 相位噪声 <-146 dBc/Hz@1 GHz, offset=10 kHz(测量值)（选件）
- 显示 5 英寸电容触摸屏

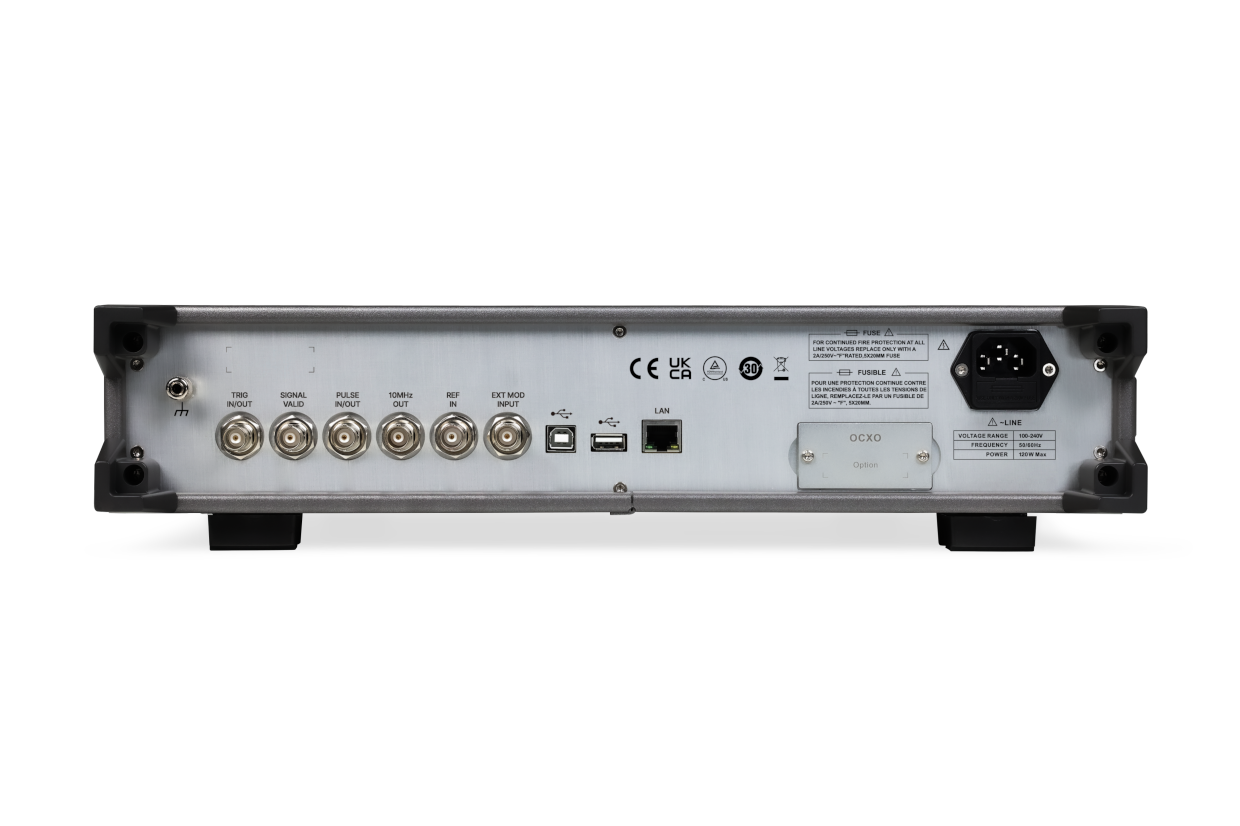

- 通信接口 USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,选配GPIB
- 幅度分辨率 0.01 dB
- 幅度精度 ≤0.7 dB（典型值）
- 调制模式 支持AM/FM/PM/脉冲调制
- 其他功能 脉冲发生器，脉冲串发生器
配置您的仪器
标配附件
USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。
电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。
2.92 mm F-F 转接头
SSG6000A快速指南
SSG6000A系列快速操作指南。更多详细操作教程，请参考用户手册
选配附件
USB-GPIB适配器
把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。
SSG6000A-RMK
Rack Mount kit, Height 2U
SSG6080A-LPH2
当选配了 SSG6080A-LPH2 选件时，会配置一个更好的 OCXO 改善近端相位噪声。
SSG6080A-LPH1
当选配了 SSG6080A-LPH1 选件时，会配置一个更好的 OCXO 改善近端相位噪声。
265PA
100 kHz-26.5 GHz 放大模块
40PA
16 GHz-40 GHz 放大模块
选件
SSG6080A-F85
射频带宽升级至20 GHz
