SSG3000X系列经济型射频信号发生器频率范围覆盖9 kHz至3.2 GHz，适合预算有限但追求高性价比的用户。该系列支持IQ调制，最大输出功率为+20 dBm，相位噪声表现良好。其5英寸电容触摸屏和丰富的通信接口（USB-HOST、USB DEVICE、LAN等）使得操作更加灵活便捷，是入门级射频测试的理想选择。

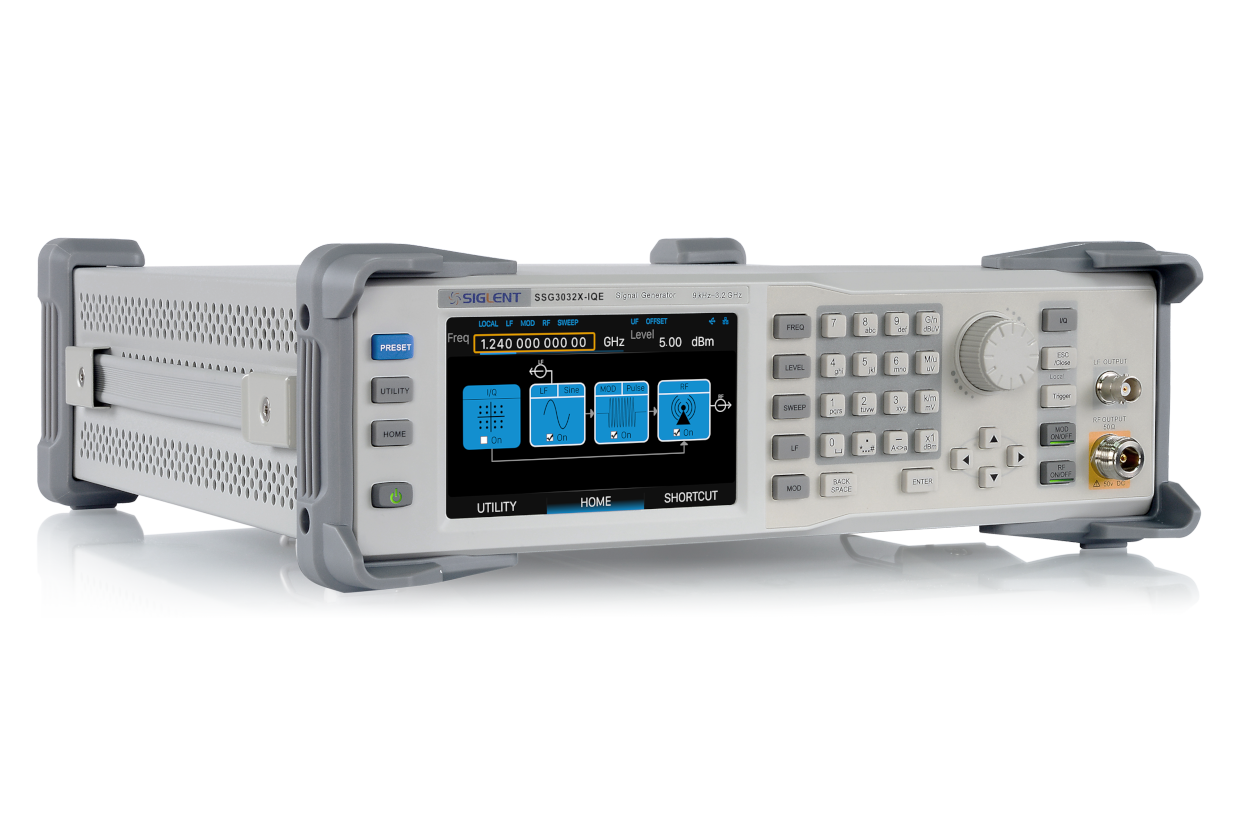

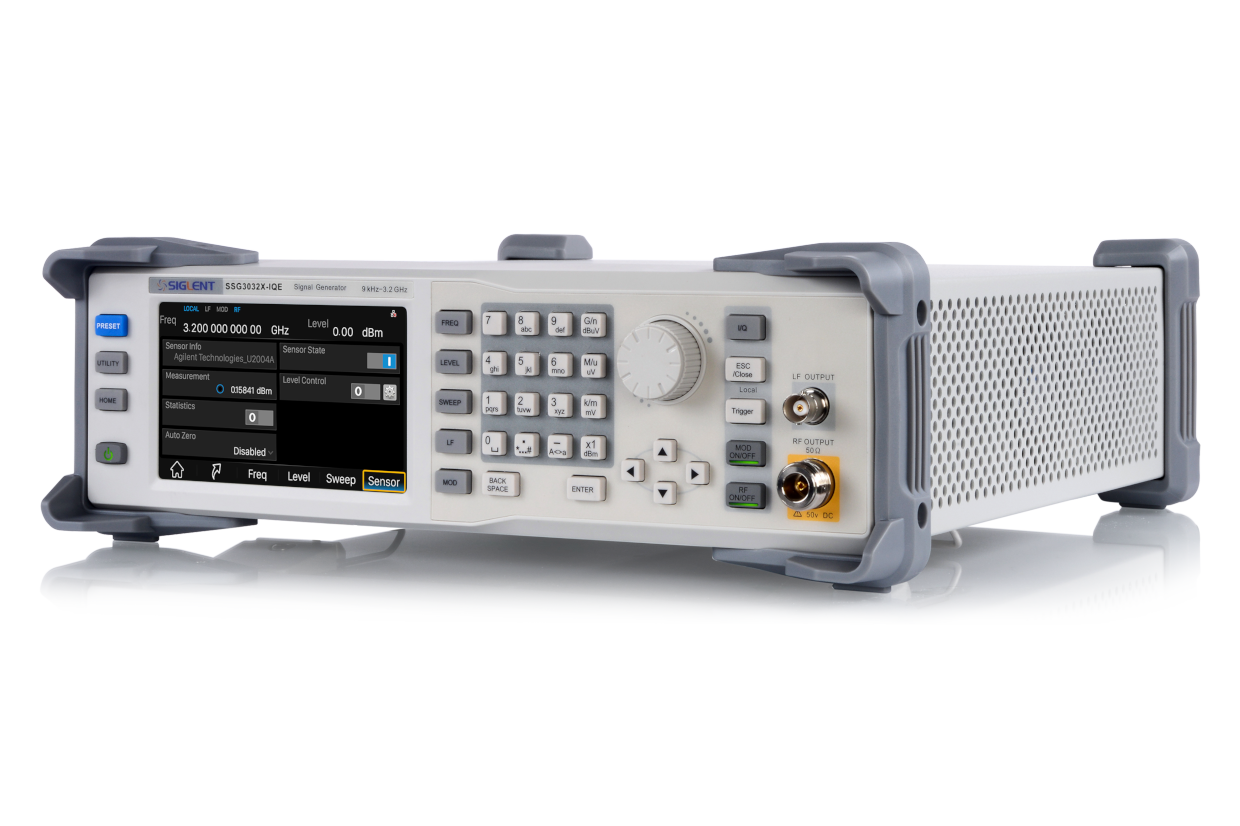

SSG3000X-IQE 矢量信号源型号

主要特性

• 最高频率2.1 GHz/3.2 GHz
• 输出功率范围 +20 dBm~-110 dBm
• 支持AM/FM/PM模拟调制
• 支持外部 IQ 调制，可输出 IQ 调制信号
• 5英寸电容触摸屏

产品优势

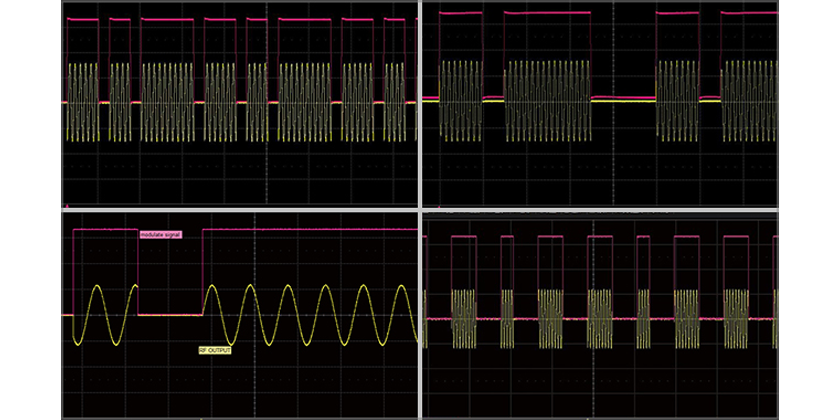

丰富的调制功能

标配 AM & FM & PM 模拟调制，同时有脉冲调制、脉冲序列发生器等功能，能够生产更多种类的信号,应对不同的需求。

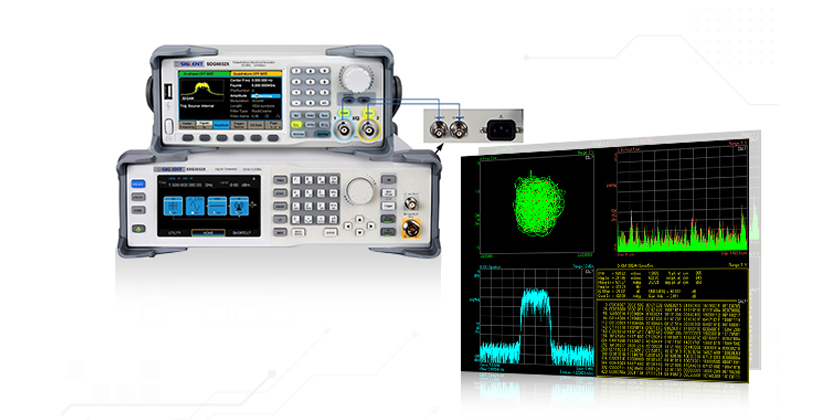

IQ调制功能

可与SDG6000X脉冲/任意波形发生器作为基带源，使用SSG3000X外调制功能可实现IQ调制信号输出。

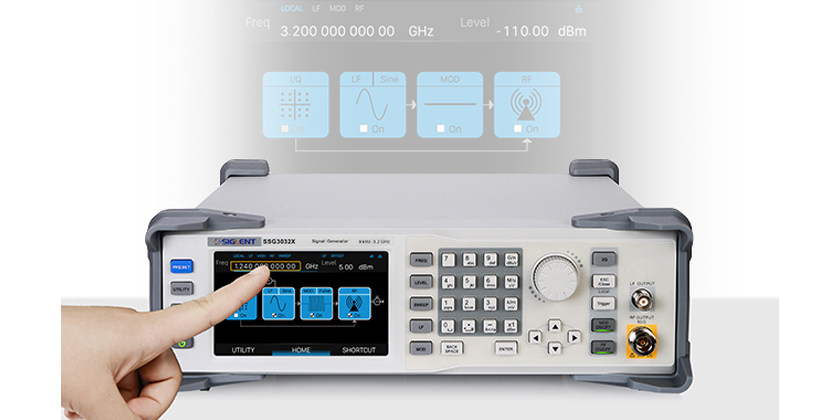

5英寸电容触摸屏

优秀的人机交互界面，方便用户操作，支持键盘、鼠标和web远程控制，实现人机分离，丰富仪器的操作方式。
标配上位机软件，支持SCPI命令，可通过USB，LAN自由通信，进一步发掘仪器功能。

产品参数

• 频率范围 9 kHz ~ 2.1 GHz, 9 kHz ~ 3.2 GHz
• 频率分辨率 0.01 Hz
• IQ调制 支持
• I/Q带宽 100 MHz
• 最大输出功率 +20 dBm
• 相位噪声 <-110 dBc/Hz（1 GHz，偏移20 kHz，典型值）
• 显示 5英寸电容触摸屏，800（RGB）*480
• 通信接口 USB-Host、USB-Device、LAN
• 输出功率范围 +13 dBm ~ -110 dBm
• 幅度精度 0.7 dB（典型值）
• 调制模式 支持AM/FM/PM模拟调制，脉冲调制，支持I/Q调制

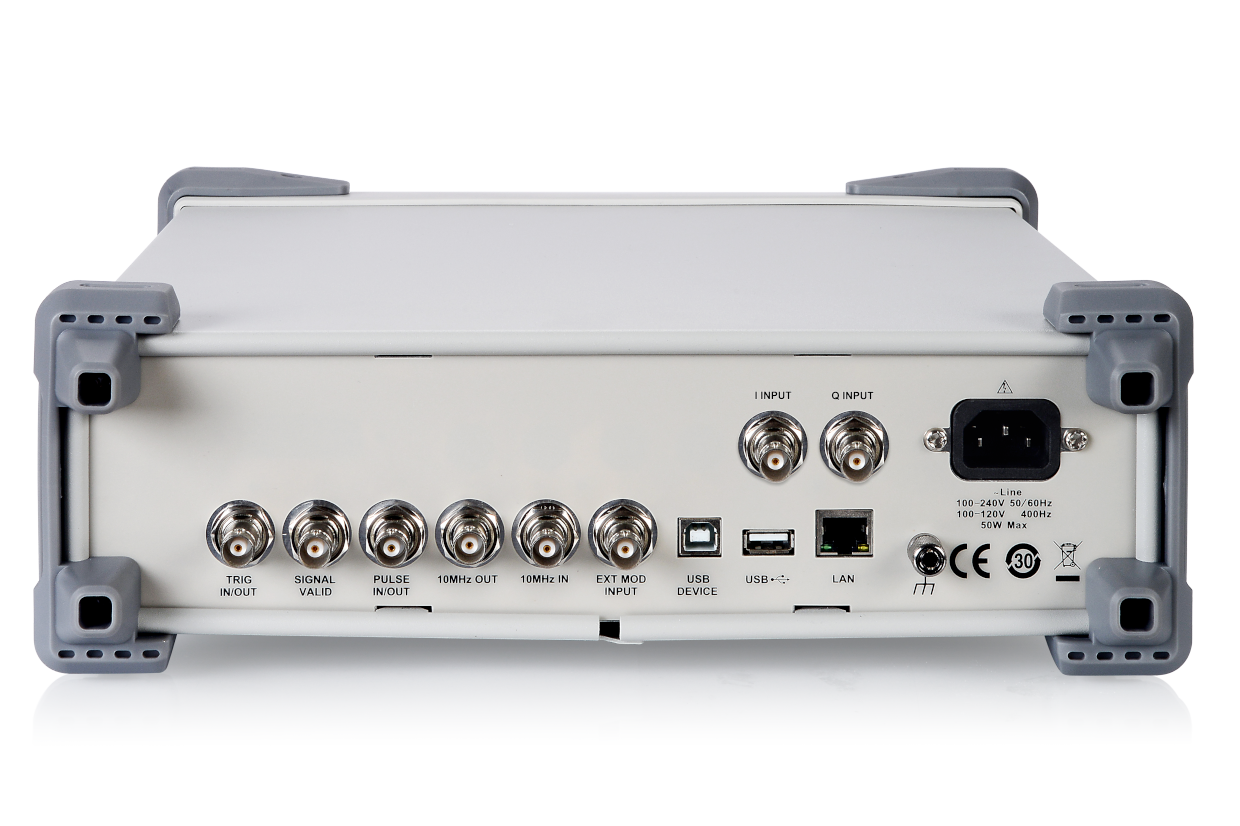

• 接口 标配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet)；选配：GPIB

配置您的仪器

标配附件

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SSG3000X快速指南
仪器标配的快速指南。

SSG3000X 校验证书
SSG3000X校准证书

选配附件

2.92F-2.92F-40A
2.92mm型阴头-2.92mm型阴头同轴适配器，带宽40 GHz

N-N-18L
N-N线缆，18 GHz带宽，1000 mm

N-SMA-18L
N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

SMA-SMA-18L
SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

SMA-SMA-26L
SMA(M)-SMA(M) 同轴线缆DC~26.5 GHz， 1000 mm

SMAF-SMA-26L
SMAF-SMA-26L同轴线缆DC~26.5 GHz， 1000 mm

N-BNC-2L
N-BNC线缆， 2 GHz带宽

N-N-6L
N-N线缆，6 GHz带宽，700 mm

N-SMA-6L
N-SMA线缆，6 GHz带宽，700mm

USB-GPIB适配器
把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

SSG-RMK
射频信号源机架组件，高度3U

选件

SSG3000X-PT
脉冲串发生器选件
