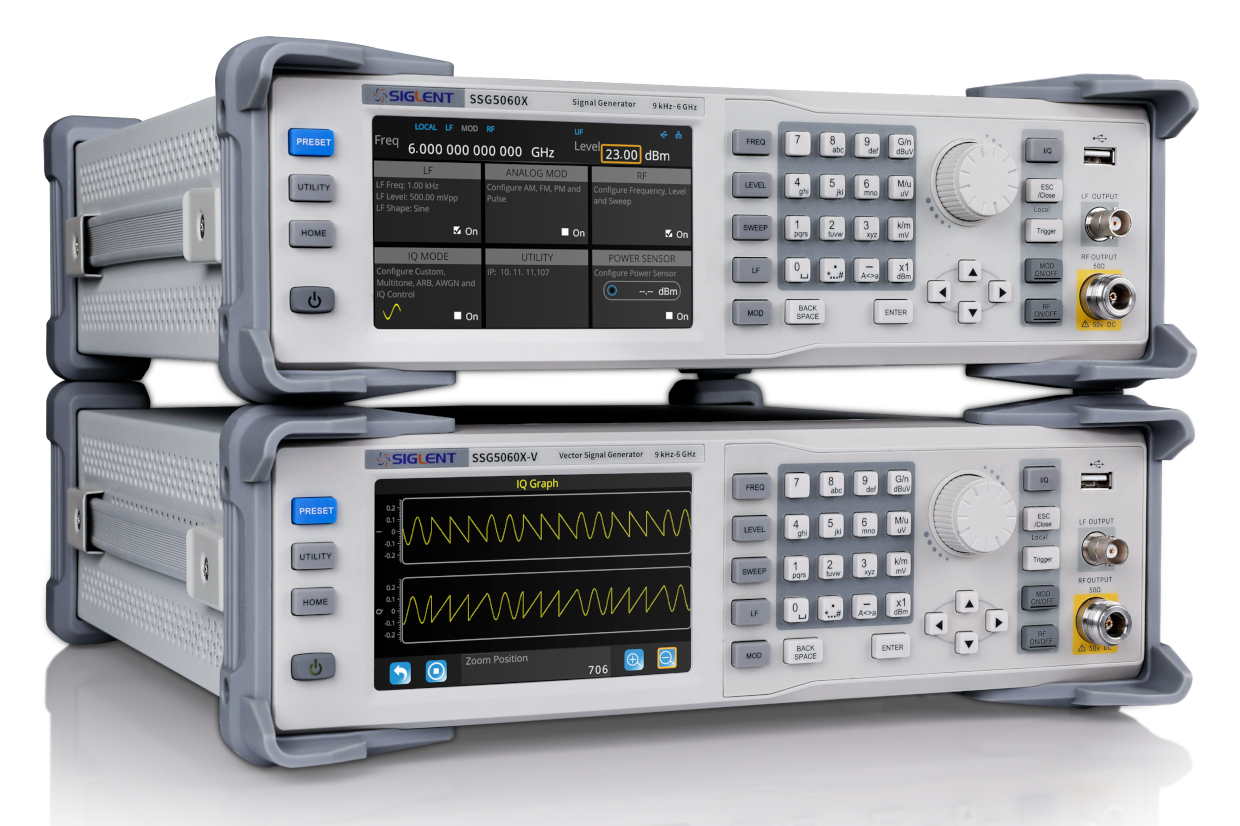

SSG5000X/X-V系列是针对数字调制信号测试推出的高端型号，频率覆盖9 kHz至6 GHz，支持IQ调制，可生成包括5G NR、WLAN在内的多种数字调制信号。其最大输出功率高达+26 dBm，相位噪声低至-120 dBc/Hz，确保信号质量。5英寸电容触摸屏设计，操作便捷，标配多种通信接口，满足多样化测试需求。

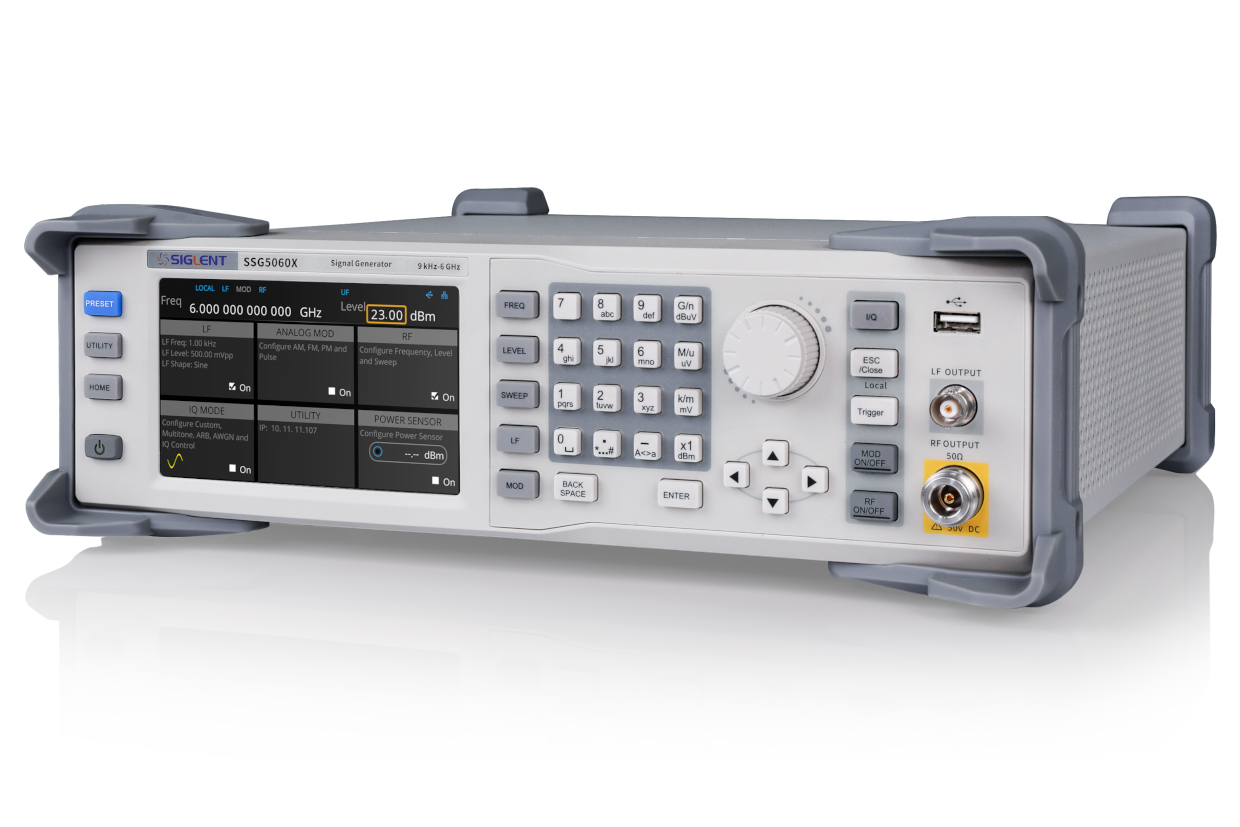

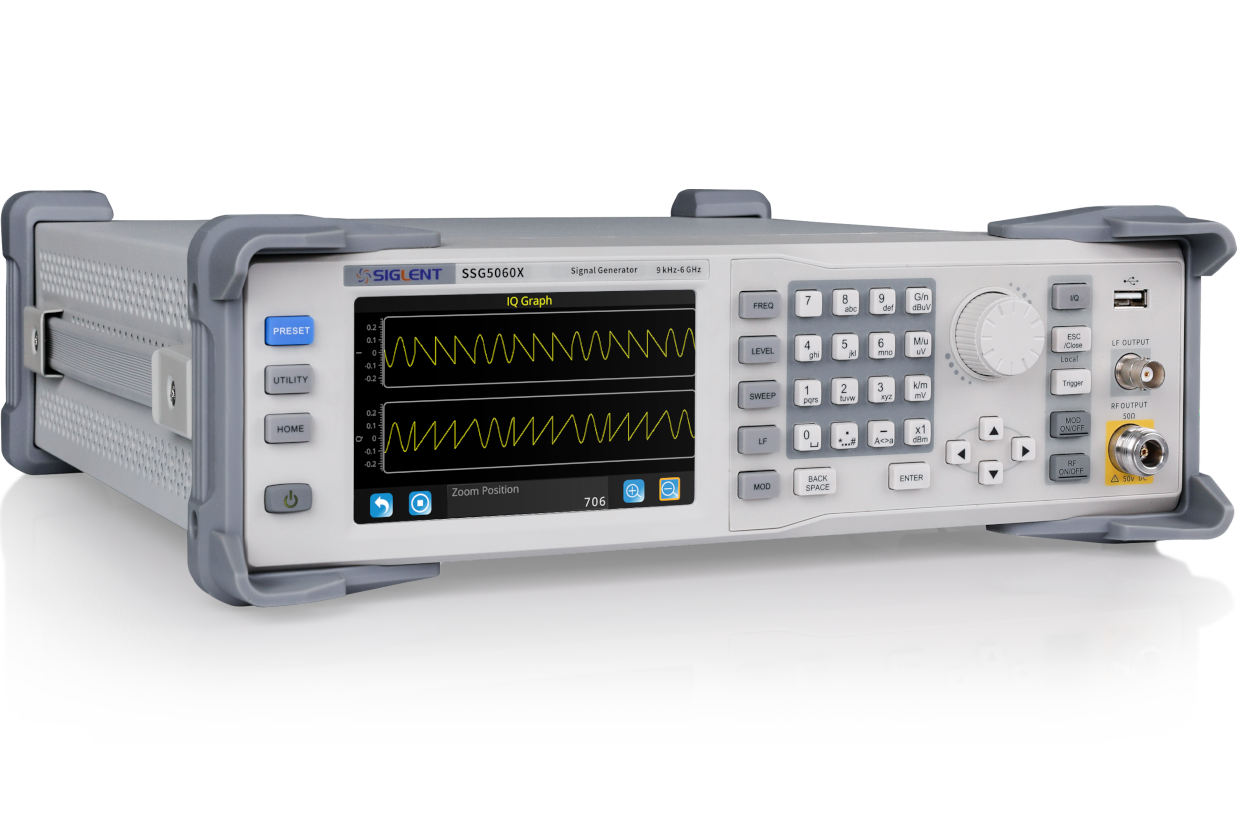

SSG5000X 模拟信号源型号

主要特性

• 输出频率范围 9 kHz ~ 4 GHz/6 GHz
• 指标电平范围 -130 dBm ~ +20 dBm
• 相位噪声<-120 dBc/Hz@1 GHz 典型值，偏移 20 kHz(典型值）
• 内部基带源带宽150 MHz
• 支持AM/FM/PM模拟调制及IQ调制

产品优势

简化信号仿真-加速测试

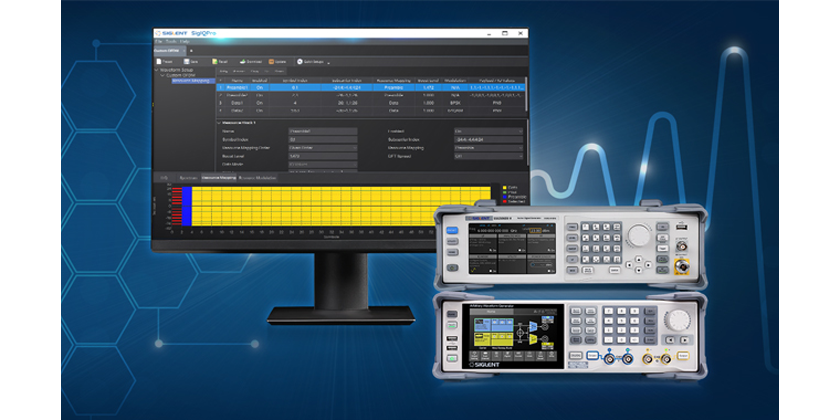

• SSG5000X-V与SigIQPro信号生成软件可以很好的将仿真、设计及测试融为一体，方便的在设计、研发、生产、测试各个阶段满足客户的不同需求
• SigIQPro信号生成软件把信号生成能力提升到全新的水平，支持Bluetooth、IoT、Custom OFDM、Custom IQ，未来还将支持5G NR、LTE、WLAN等多种协议
• 用户界面支持直观操作，并提供相关的文档帮助，提供了一种便捷的方式来创建符合标准的波形；兼容自定义的各种数据格式转化，并支持下载波形文件到鼎阳科技信号发生器进行播放
• 先用后付，0元抢先体验！SiglQPro信号生成软件的每个功能各提供30次免费试用，让您在兼容仪器上不受限制地使用该软件的全部功能

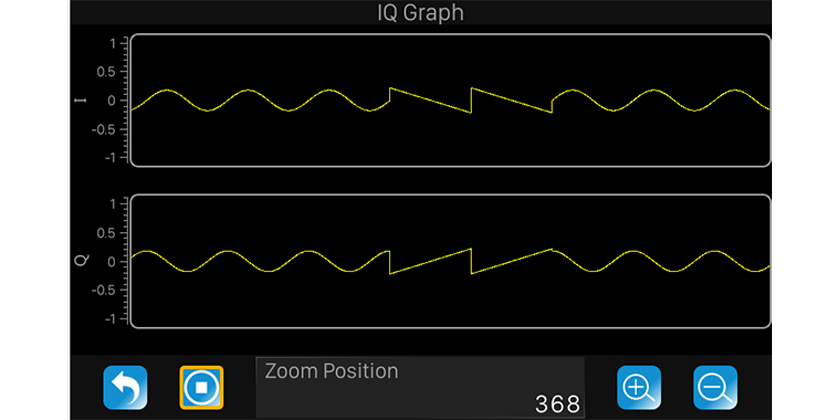

强大的ARB模式

消费类电子发展迅速，工程师在验证产品性能时，需要模拟多种通信标准和协议信号。SSG5000X 支持协议文件播放，内置常用协议文件， 可产生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各种通信协议信号，帮助工程师完成通用电子设备及IoT设备的验证工作。
在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN（加性高斯白噪声），满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。

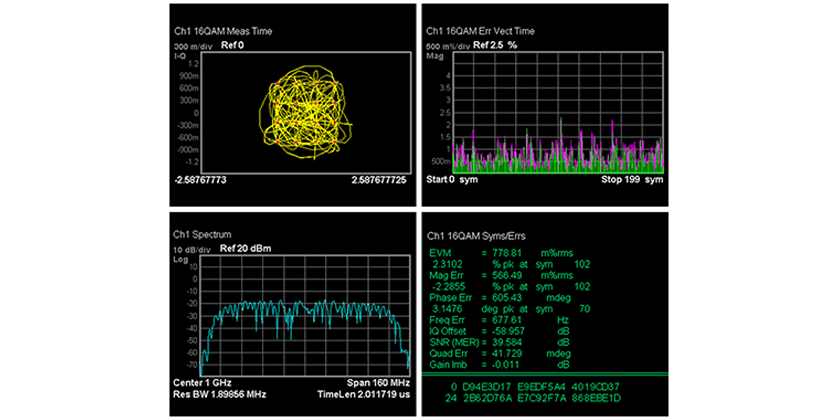

CUSTOM模式-快速创建满足测试标准的波形

IQ调制是一种非常有效的传输信息的调制方式，SSG5000X可输出多种常用的IQ调制信号，比如QAM，PSK，ASK，FSK等。符号率作为其重要指标，在SSG5000X中，符号率可设置为高达120 Msps。

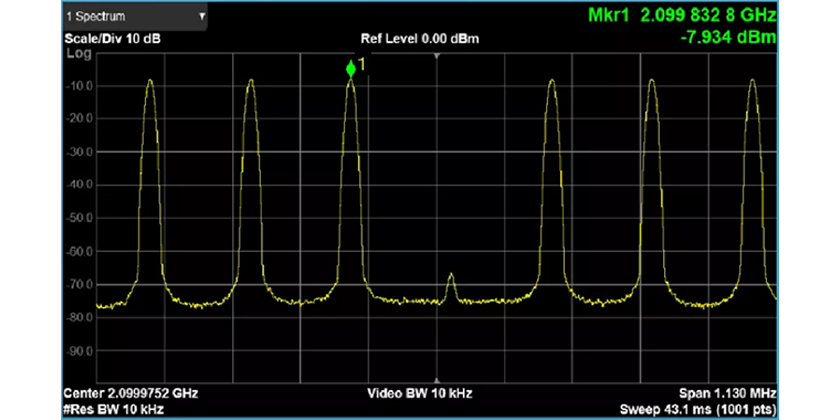

多音模式-输出多音信号

多音信号由多个正弦信号组成，可用于音频行业测试（Audio Measurements）。在通信行业中，双音和多音信号也可用于测试放大器，接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V 矢量信号源是产生用户定义的多音信号的理想选择。

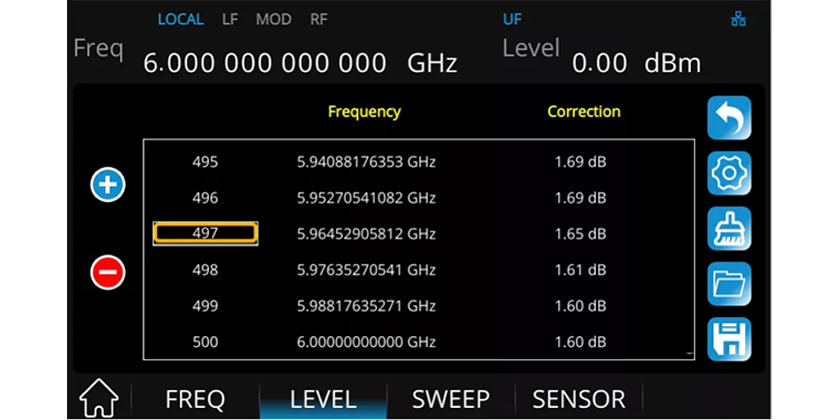

功率计控制套件-修正线损

传输线越长，损耗越大，为了确保信号在经过传输线到达被测设备（DUT）之前仍具有良好的平坦度，需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关（频率响应），SSG5000X可配合主流功率计，进行多个频点的平坦度修正，可方便修正线损。

产品参数

• 频率范围
  CW MODE: 9 kHz ~ 4 GHz, CW MODE: 9 kHz ~ 4 GHz / IQ MODE: 10 MHz ~ 4 GHz,
  CW MODE: 9 kHz ~ 6 GHz, CW MODE: 9 kHz ~ 6 GHz / IQ MODE: 10 MHz ~ 6 GHz
• 频率分辨率 0.001 Hz
• IQ调制 不支持, 支持
• I/Q带宽 -, 标配37.5 MHz，选配75 MHz
• 最大输出功率 +26 dBm
• 相位噪声 <-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）
• 显示 5英寸电容触摸屏，800（RGB）*480

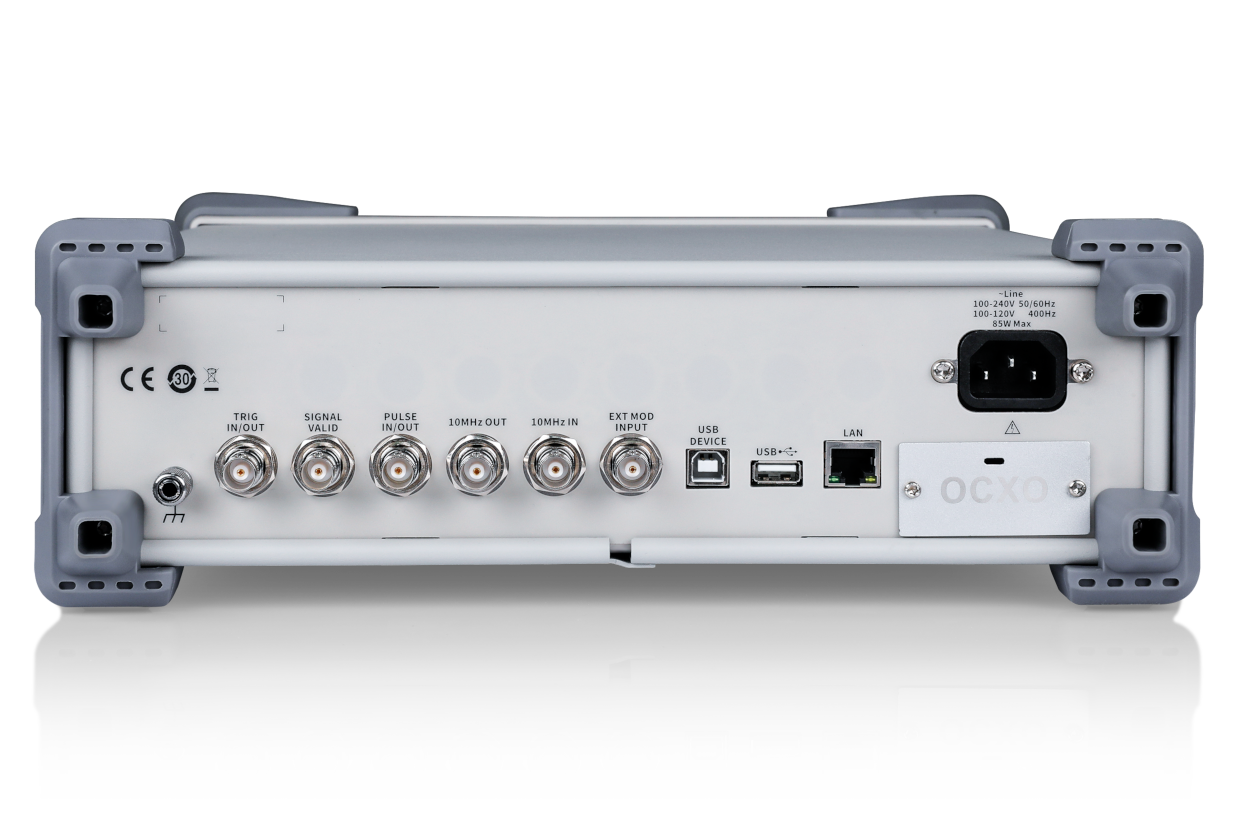

• 通信接口
  USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB
• 指标电平范围 -130 dBm ~ +20 dBm
• 幅度精度 0.7 dB（典型值）
• 调制模式 支持AM/FM/PM模拟调制，脉冲调制，支持I/Q调制
• 尺寸 W×H×D=338×113×369 mm
• 净重值 5.3 kg

配置您的仪器

标配附件

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SSG5000X/X-V快速指南
SSG5000X系列快速操作指南。更多详细操作教程，请参考用户手册。

选配附件

2.92F-2.92F-40A
2.92mm型阴头-2.92mm型阴头同轴适配器，带宽40 GHz

N-N-18L
N-N线缆，18 GHz带宽，1000 mm

N-SMA-18L
N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

SMA-SMA-26L
SMA(M)-SMA(M) 同轴线缆DC~26.5 GHz， 1000 mm

10M_OCXO_L
高精度参考源 10M_OCXO_L
购买时需确定是否需要安装

SMAF-SMA-26L
SMAF-SMA-26L同轴线缆DC~26.5 GHz， 1000 mm

N-BNC-2L
N-BNC线缆， 2 GHz带宽

N-N-6L
N-N线缆，6 GHz带宽，700 mm

N-SMA-6L
N-SMA线缆，6 GHz带宽，700mm

USB-GPIB适配器
把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

选件

SSG5000X-F60
射频带宽升级至6 GHz
