SSG5000A系列专注于连续波（CW）模式，频率范围从9 kHz扩展至20 GHz，适合多种精密测试场景。其频率分辨率高达0.001 Hz，相位噪声表现优异，最大输出功率可达+23 dBm。凭借其高精度和稳定的性能，成为科研、教育及工业领域的可靠伙伴。

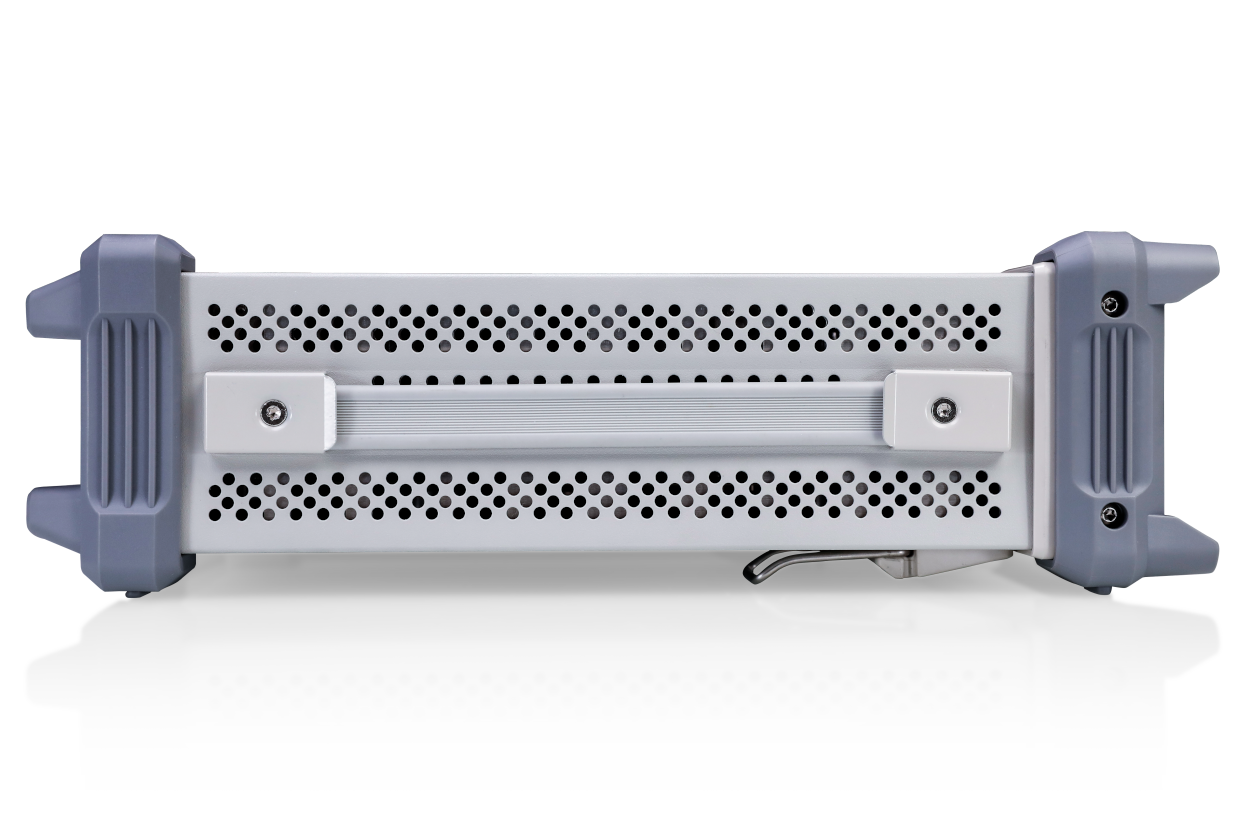

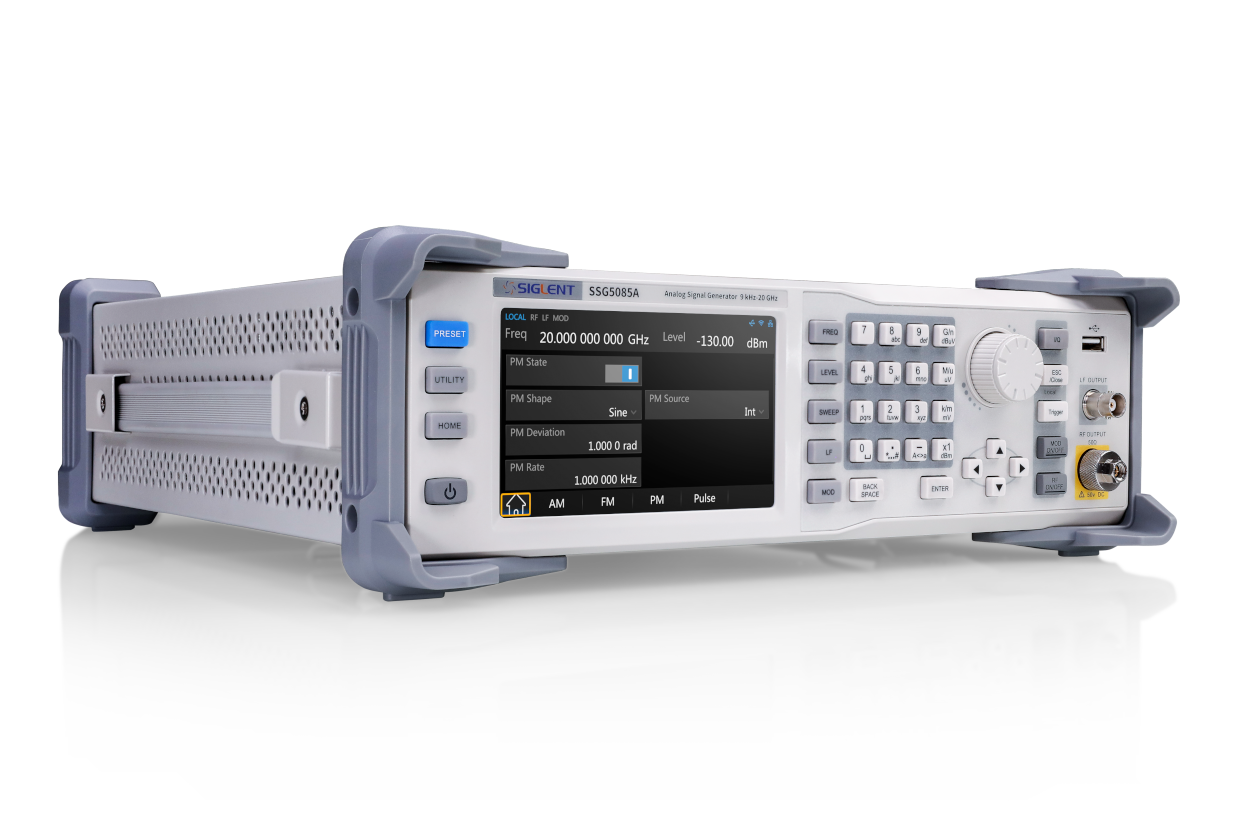

SSG5000A 模拟信号源型号

主要特性

• 最高输出频率 13.6 GHz/20 GHz
• 电平设置范围 -130 dBm ~ 20 dBm
• 幅度精度≤0.7 dB（典型值）
• 相位噪声＜-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）
• 支持脉冲调制功能（选件），脉冲串发生器，用户可自定义脉冲序列（选件）
• 5 英寸电容触摸屏，方便用户操作

产品优势

广泛的应用领域

SSG5000A微波信号发生器，输出频率范围涵盖9 kHz~ 20 GHz，具有出色的稳定的信号输出，适合研发生产等各种场景。

脉冲发生功能

SSG5000A标配了脉冲发生器功能，最小脉宽20 ns。可选配脉冲调制，通断比典型值＞80 dBc。选配的脉冲串发生器功能，可模拟复杂的脉冲场景，脉冲数为1-2047。

产品参数

• 频率范围 9 kHz~13.6 GHz, 9 kHz~20 GHz
• 频率分辨率 0.001 Hz
• IQ调制 不支持
• 最大输出功率 +23 dBm
• 相位噪声 <-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）
• 显示 5英寸电容触摸屏，800（RGB）*480

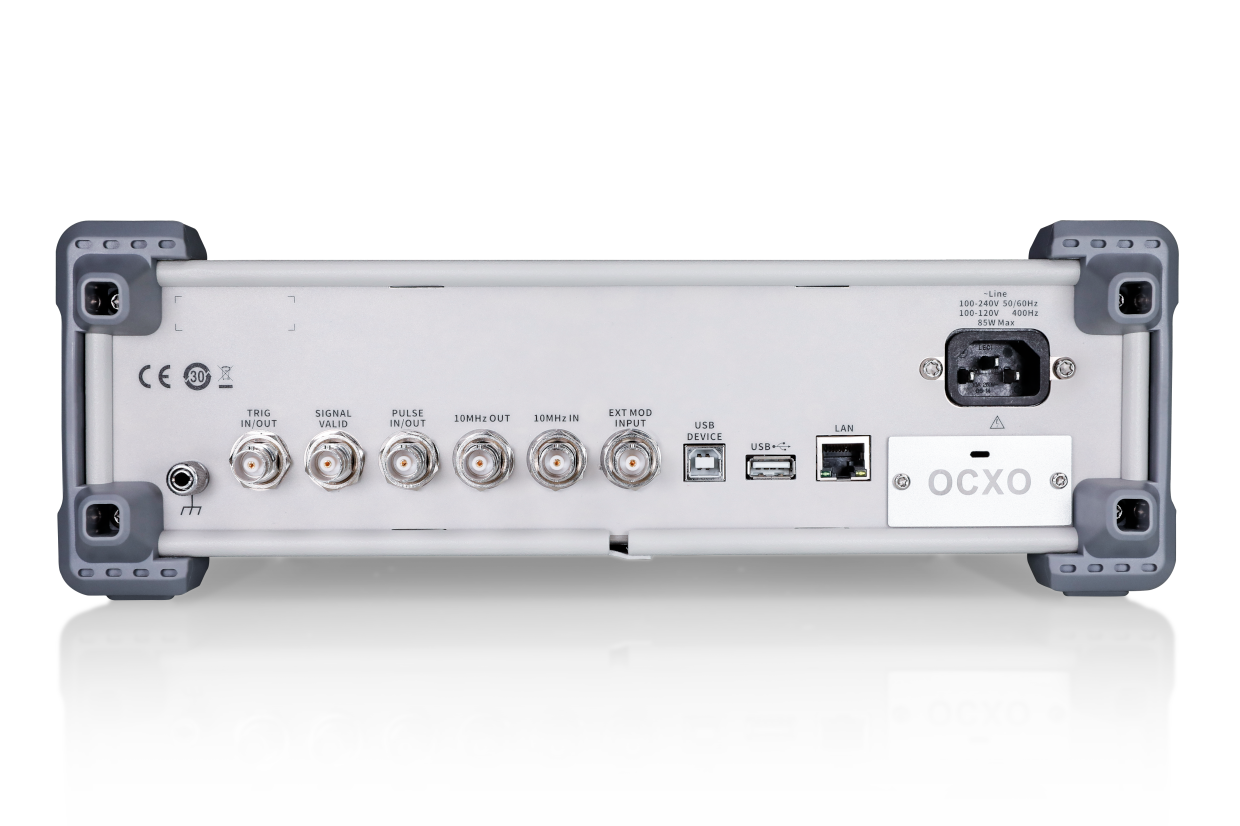

• 通信接口 标配USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,选配GPIB
• 幅度分辨率 0.01 dB
• 幅度精度 ≤0.7 dB（典型值）
• 调制模式 支持AM/FM/PM模拟调制，脉冲调制
• 最大电平设置范围 -130 dBm~+25 dBm
• 其他功能 脉冲发生器，脉冲串发生器

配置您的仪器

标配附件

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

电源线
仪器标配一根符合用户所在国家标准的电源线。不同地区的附加电源线可以单独购买。

SSG5000A快速指南
SSG5000A系列快速操作指南。更多详细操作教程，请参考用户手册。

2.92 mm F-F 转接头

选配附件

2.92F-2.92F-40A
2.92mm型阴头-2.92mm型阴头同轴适配器，带宽40 GHz

N-N-18L
N-N线缆，18 GHz带宽，1000 mm

N-SMA-18L
N-SMA-18L同轴线缆，18 GHz带宽，1000 mm

SMA-SMA-18L
SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

SMA-SMA-26L
SMA(M)-SMA(M) 同轴线缆DC~26.5 GHz， 1000 mm

SMAF-SMA-26L
SMAF-SMA-26L同轴线缆DC~26.5 GHz， 1000 mm

N-BNC-2L
N-BNC线缆， 2 GHz带宽

N-N-6L
N-N线缆，6 GHz带宽，700 mm

N-SMA-6L
N-SMA线缆，6 GHz带宽，700mm

USB-GPIB适配器
把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

SSG-RMK
射频信号源机架组件，高度3U

选件

SSG5080A_F85
射频带宽升级至20 GHz
