SHN900A系列是一款设计紧凑和性能出色的便携式矢量网络分析仪。尽管体积小巧，但功能全面，支持高频测量与多种测试模式。特别适用于现场测试和快速故障排查，是电子工程师随身携带的射频测试利器。

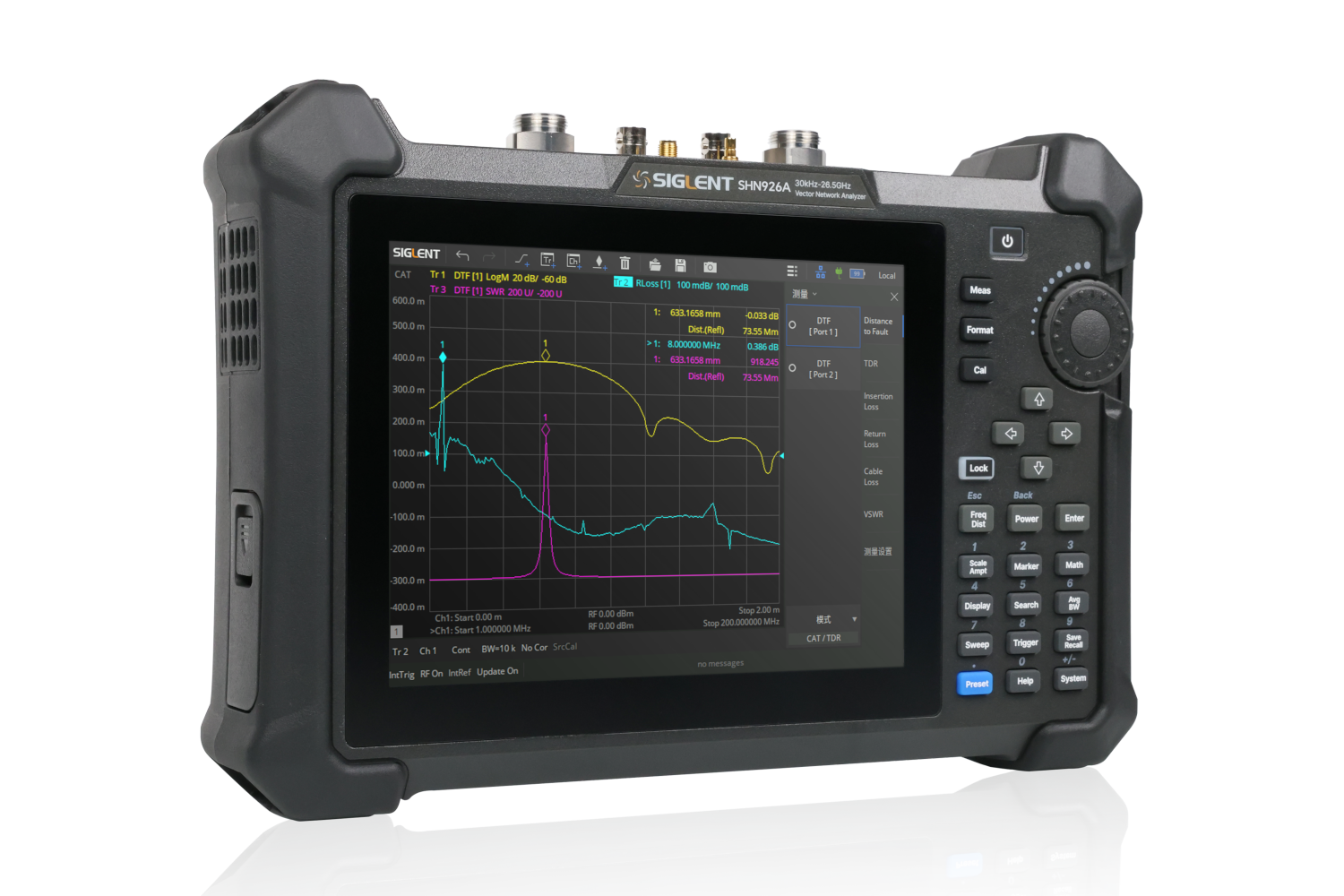

SHN900A 矢量网络分析仪型号

主要特性

• 矢量网络/频谱分析频率范围：30 kHz~14/20/26.5 GHz
• 天线和电缆测量频率范围：30 kHz~14/20/26.5 GHz
• 动态范围：100 dB
• 中频带宽范围：10 Hz~3 MHz
• 输出功率设置范围：-45 dBm ~ +10 dBm
• 大容量电池供电，待机4小时，GPS定位
• 支持全双端口S参数测量、差分/平衡测量
• 支持CAT/DTF测量，频谱分析，TDR时域分析

产品优势

兼具小巧便携和出色的射频性能

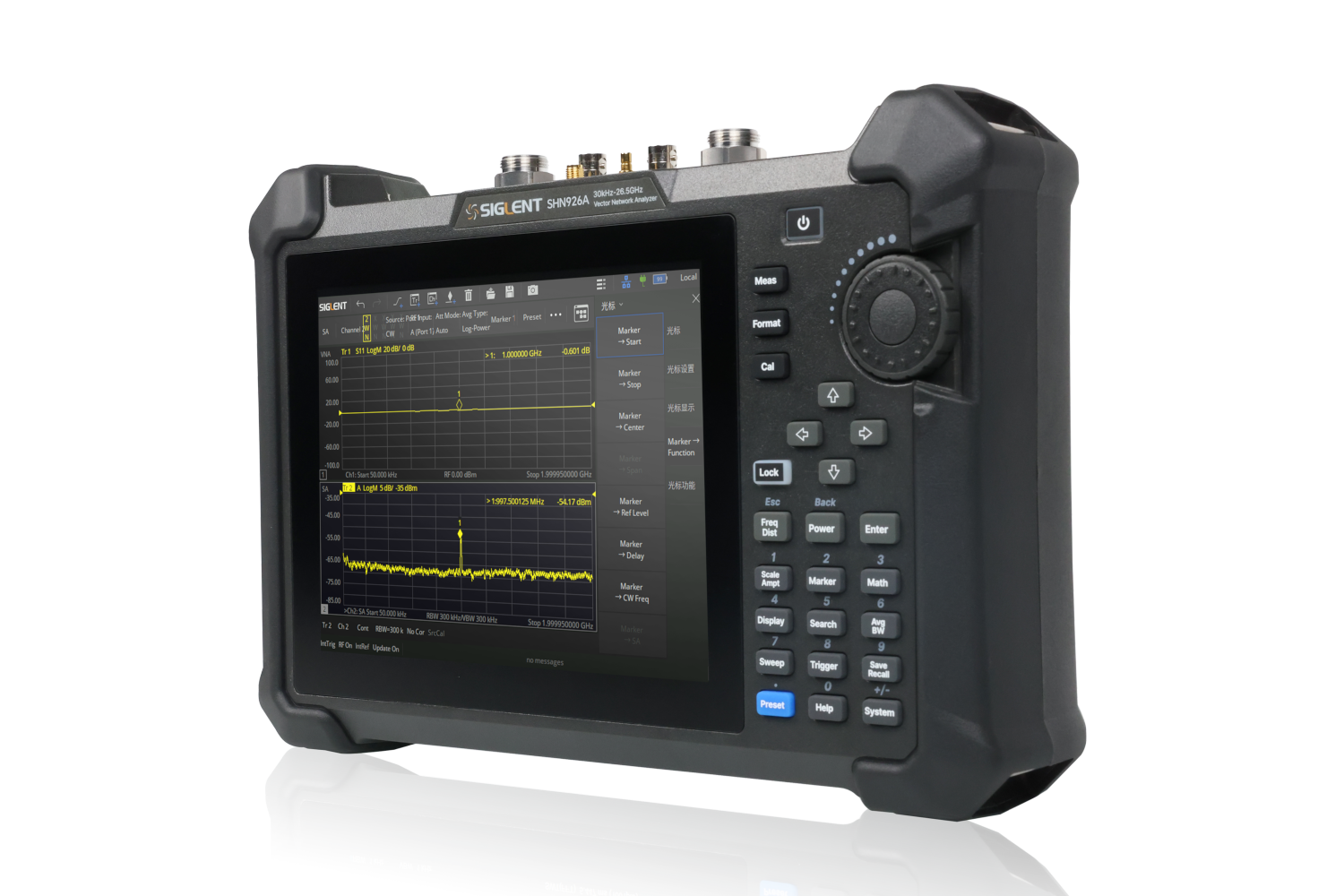

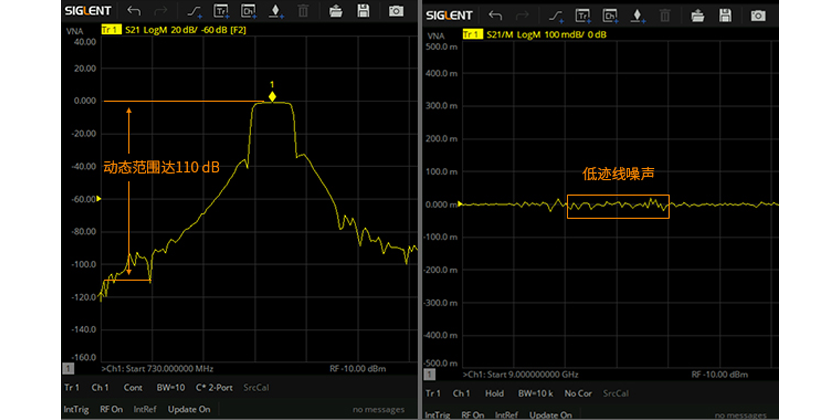

SHN900A系列全双端口手持式矢量网络分析仪，频率高达26.5GHz，集成矢量网络分析、时域分析、频谱分析、电缆和天线分析等多种功能于一体，具有出色的技术指标，专为便携和灵活测试而设计。特色的8.4英寸大触摸屏，集成于紧凑的机身，重量仅为3.2kg，轻巧便携，单手就可移动机器。动态范围达110dB，满足更多高动态范围的测试需求，低迹线噪声0.0005 dB rms，0.015 deg rms极大地提高了测试精度，满足用户精确测量的需要

多窗口多迹线多种数据显示

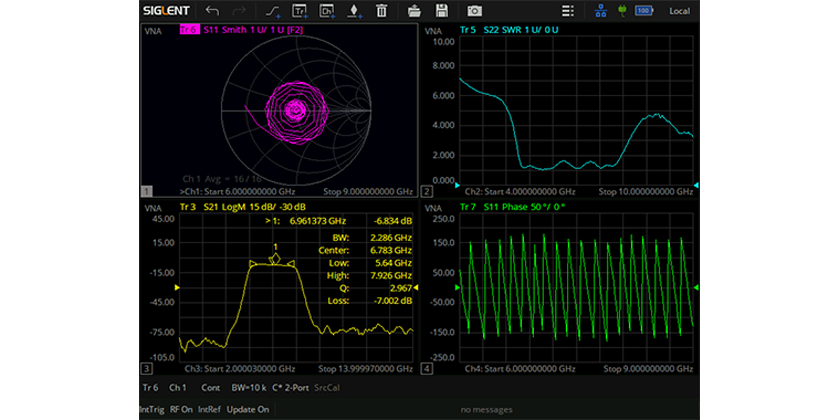

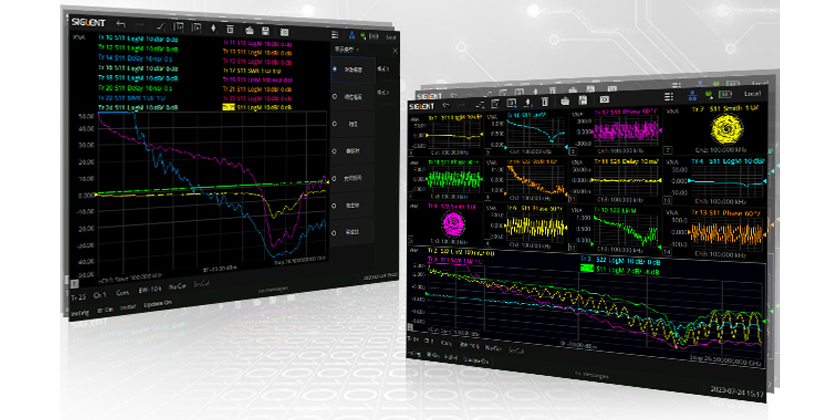

多窗口、多迹线、多种数据显示共同打造友好的用户体验。支持多窗口、多通道测量，快速执行复杂测试方案。最多支持256条通道，最多可同时显示256个测量窗口，每个窗口可同时显示64条测试迹线，测量效率更高，测量结果更清晰，每个窗口可显示不同的测量格式，具有独立的光标功能。观察角度众多，多种数据格式同时显示有助于从不同角度了解DUT。

校准类型灵活可选

网络分析仪的准确性与校准密切相关。SHN900A支持SOLT、SOLR、TRL、Response、Enhanced Response等完备的校准方法，以获得各种应用的更佳精度，兼容多种校准件，支持用户自定义校准套件，方便不同接口类型器件的测试。支持端口阻抗转换、端口扩展功能，支持极限测试、纹波测试功能，支持夹具仿真和去嵌入功能，支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式。

矢量网络分析

在手持式产品中具有出色的RF性能，并提供单端口电缆和天线测量以及全双端口S参数测量。在产品开发和制造过程中，通常会测试组件规格并验证设计模拟，以确保系统及其组件正常工作。在现场，S参数测量有助于RF和微波系统进行验证和故障排除。全双端口SHN900A提供四种标准S参数(S11，S12，S21，S22)测量，具有多种显示模式和各种格式，如史密斯圆图、驻波比、极坐标等。混合模式反射测量能够分析差分电路，SHN900A的两个测试端口允许对两种不同的测试设置进行混合模式测量。

时域分析

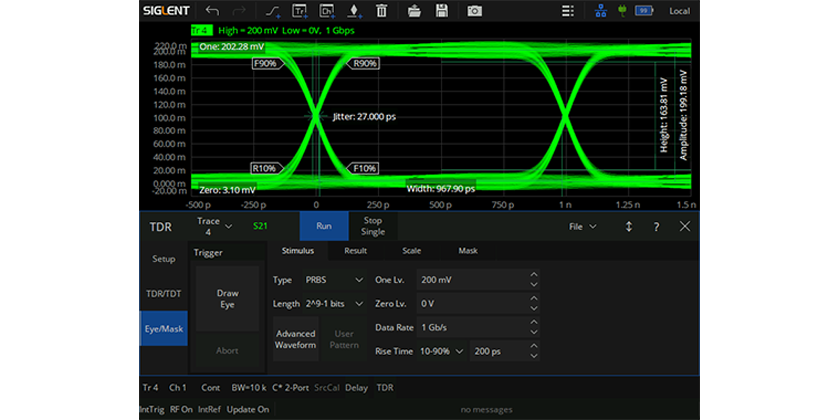

时域分析选件提供了许多处理备选方案，如时域变换、窗口、耦合、标记和门控。时域分析有助于从不同的角度表征DUT，通过门控功能筛选所需的响应，窗口功能降低过冲和振铃，时域变换获得时域特性等。TDR提供了时域反射/传输分析与眼图仿真分析两个主要功能，为用户节省购置相应设备的开销。使用TDR选件中的眼图仿真功能，无需额外的码型发生器，提供了重要的信号完整性分析工具。

频谱分析

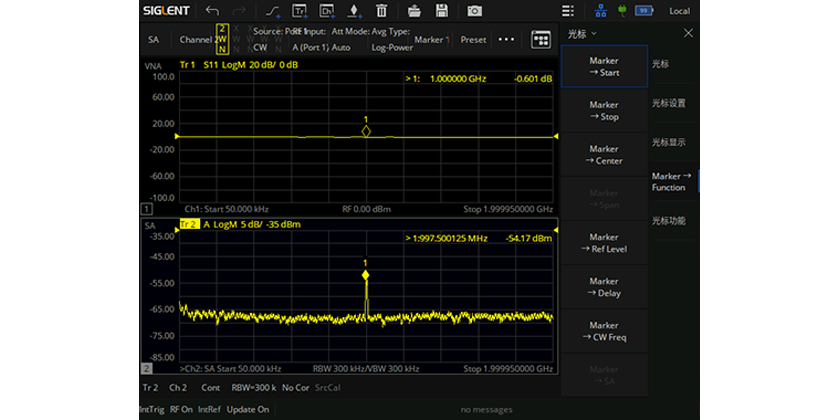

频谱分析模式提供了一个先进的测量套件，包括频谱分析，信道功率，邻道功率比(ACPR)和占用带宽。Marker → SA功能支持快速查看S测量参数特定频率点的频谱，信号搜索分析更加方便。SA Setup设置框测量向导通过自动化、标准化和优化测试序列来简化测量。一系列标准化的重复性测量可以快速、轻松地进行，不会出错，有助于消除人为错误，并支持用户从一开始就进行正确的测量。

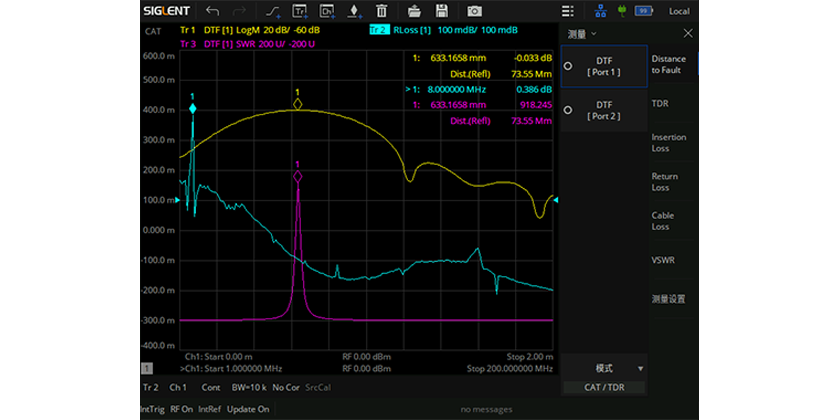

电缆与天线分析

手持式分析仪SHN900A是天线系统安装、调试及日常维护、电缆故障距离测量(DTF)、单端口电缆损耗测量和天线匹配测量等任务的理想选择。使用此模式来定位传输线路缺陷和调试基站组件，快速评估传输线和天线系统状况，提高运行基站的维护效率，加快新基站的安装调试进程。提供多种测量格式，回波损耗、电压驻波比、阻抗、电缆损耗、故障点距离等测量功能，还可用于测量位置和测试要求不断变化的开发、生产和服务任务。

可调差分/单端TDR探头

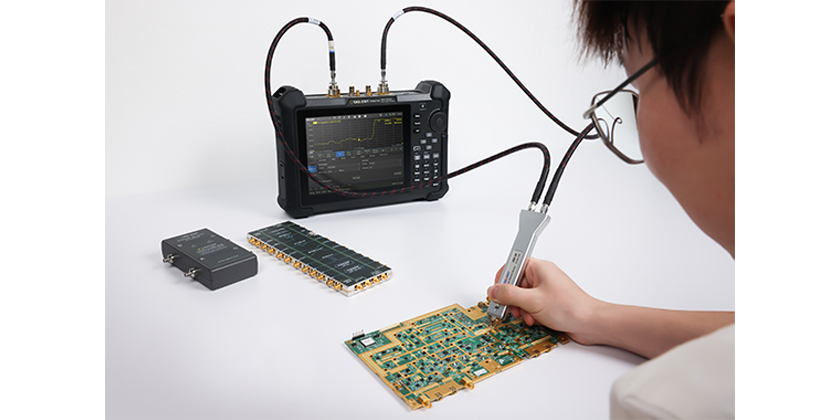

可调差分TDR探头ADP-18/26和可调单端TDR探头ASP-18/26助力工程师在缺少连接器的情况下将TDR模块连接到印刷电路板和其他器件，适用带宽0~18/26 GHz。轻便、符合人体工程学的设计，纤薄的机身和加长的尖端，坚硬的齿尖，小直径和倒角设计提供了良好的可视性和舒适性。通过内置的调节轮，允许仅用一只手调节探针的间距（0-6.5 毫米可调）。印刷电路板（PCB）制造商可以更好地控制不同批次之间的工艺一致性，控制生产流程并发现短路、开路或其他缺陷。

产品参数

• 测量频率范围 30kHz~14GHz, 30kHz~20GHz, 30kHz~26.5GHz
• 端口数 2
• 频率分辨率 1Hz
• 幅度分辨率 0.01 dB
• 中频带宽范围 10 Hz~3 MHz
• 输出功率设置范围 -45 dBm ~ + 10 dBm
• 动态范围 100dB
• 触摸控制 Multi Touch，Mouse，Keyboard
• 校准类型 响应校准，增强响应校准，单端口校准，全二端口校准，TRL校准
• 频谱分析模式 支持
• 天线与电缆分析分析模式 支持
• 直流偏置功能 标配
• GPS定位功能 支持

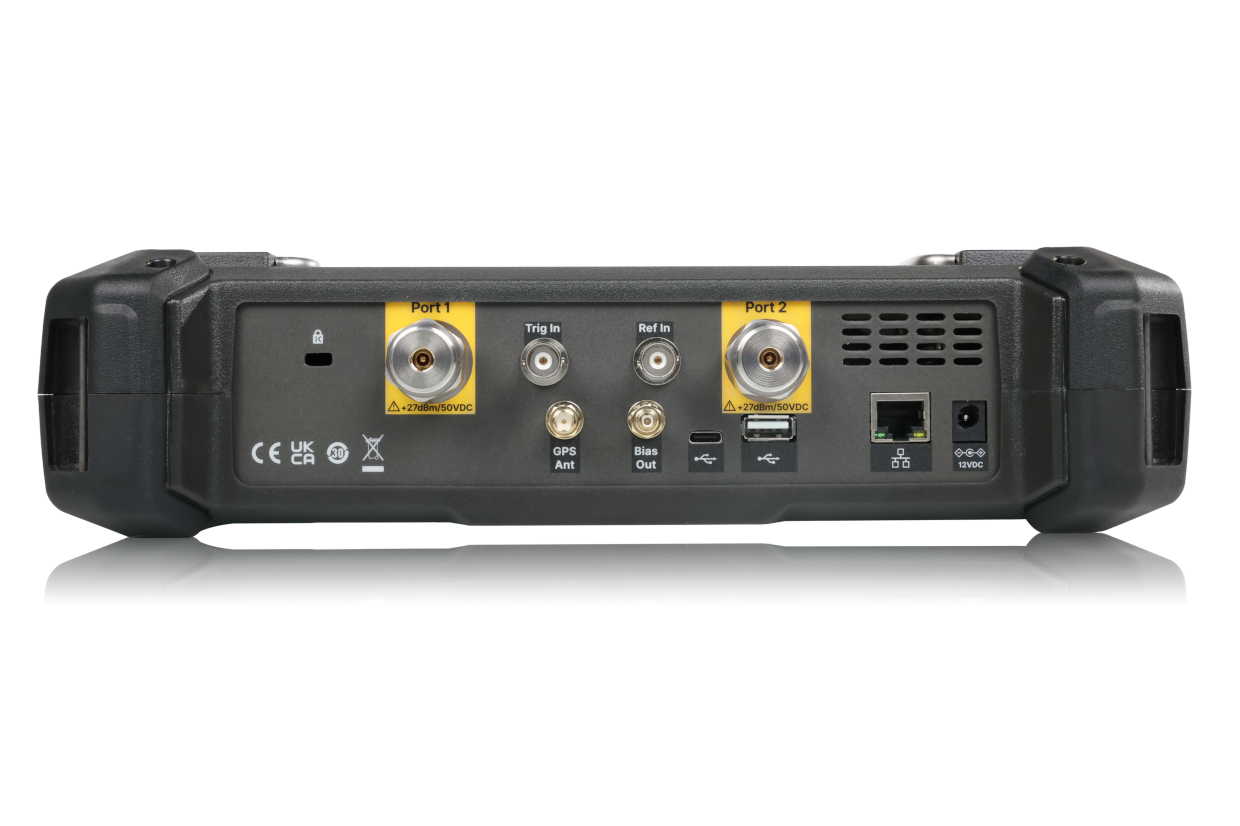

• 通信接口 LAN，USB Device，USB Host (USB-GPIB)
• 远程控制 SCPI/ Labview/ IVI based on USB-TMC/ VXI-11/ Socket/ Telnet/ Webserver
• 显示 8.4英寸800*600多点触摸屏
• 测量分析类型
  S参数测量，差分(平衡)测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、频谱分析功能等

配置您的仪器

标配附件

USB数据线
USB数据线，用于仪器与PC通信。使用前，需要在PC端安装NI-VISA驱动。

USB Type C线缆
USB数据线，用于传输数据和校准单元

10V8_BAT
可充电锂电池，10.8V，74Wh

12V_AP_4A
AC-DC适配器，12V，4A（不含电源线）

BAG-H2
便携软包

SHN900A-CAT
电缆和天线分析软件

选配附件

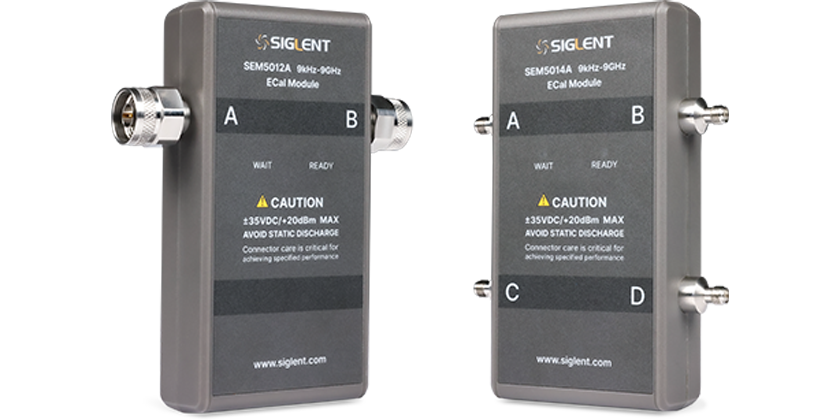

SEM5000A系列电子校准件
频率范围9kHz~26.5GHz，适用于鼎阳所有矢量网络分析仪，能帮助工程师解决使用传统机械校准件耗时久、误差大、操作繁琐等问题。

F505MS
机械校准件, Type N – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 18 GHz

F505FS
机械校准件, Type N – Female, Open (F), Short (F), Load (F), Through (F-F), 50 Ω, DC – 18 GHz

F505TS
机械校准件, Type N – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 18 GHz, 附带扳手W-191

Y606MS
一体化机械校准件, 3.5mm – Male, Open (M), Short (M), Load (M), Through (M-M), 50 Ω, DC – 26.5 GHz, 附带扳手604-W01

F606TS
机械校准件, 3.5mm – Male and Female, Open (M,F), Short (M,F), Load (M,F), Through (M-M, M-F, F-F), 50 Ω, DC – 26.5 GHz, 附带扳手604-W01

选件

SHN900-TDR
增强时域分析软件

SHN900-TDA
时域分析软件

SHN900-SA
频谱分析软件
