普源精电 DNA6000系列 矢量网络分析仪

DNA6000矢量网络分析仪是您实验室和生产线的理想选择，它坚固的机身能提供稳定可靠的测量，非常适合长时间、重复性的测试任务。无论是器件研发调试，还是产线质量控制，它都能精确表征滤波器、放大器、线缆等元器件的性能。丰富的接口也让连接和自动化测试变得更简单，是您日常测试工作中的得力助手。

探索DNA6000系列矢量网络分析仪

频率范围覆盖多种应用

提供从 5 kHz 到 26.5 GHz 的频率范围，支持 4 个或 2 个测试端口，精准覆盖了从基础无源器件（如滤波器、天线、线缆）、材料介电常数及高速互联等领域的测试需求。

宽动态范围确保性能表征

超过 120 dB 的宽动态范围和极低的迹线噪声，确保了高抑制比器件的精确表征和测量结果的稳定性。

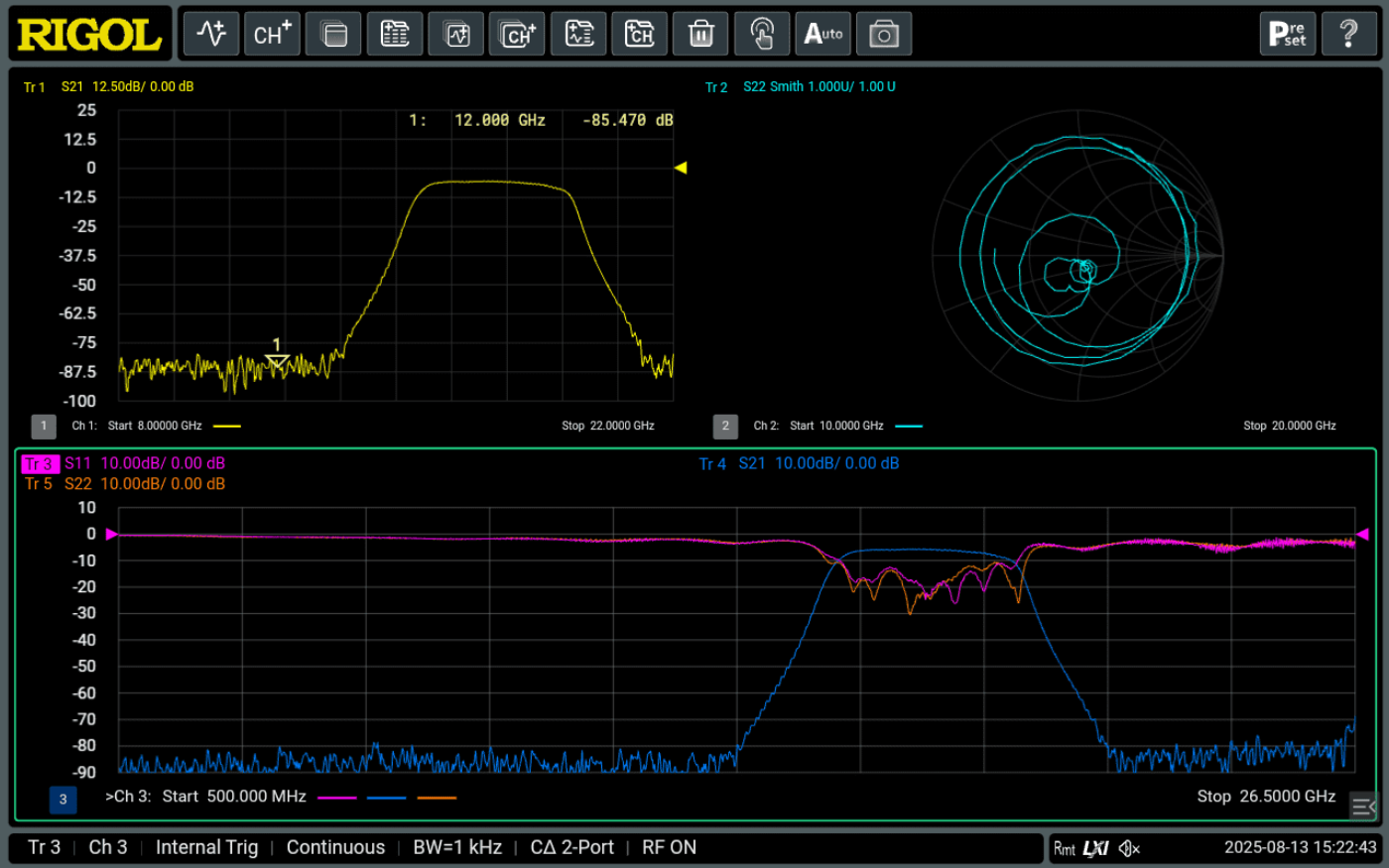

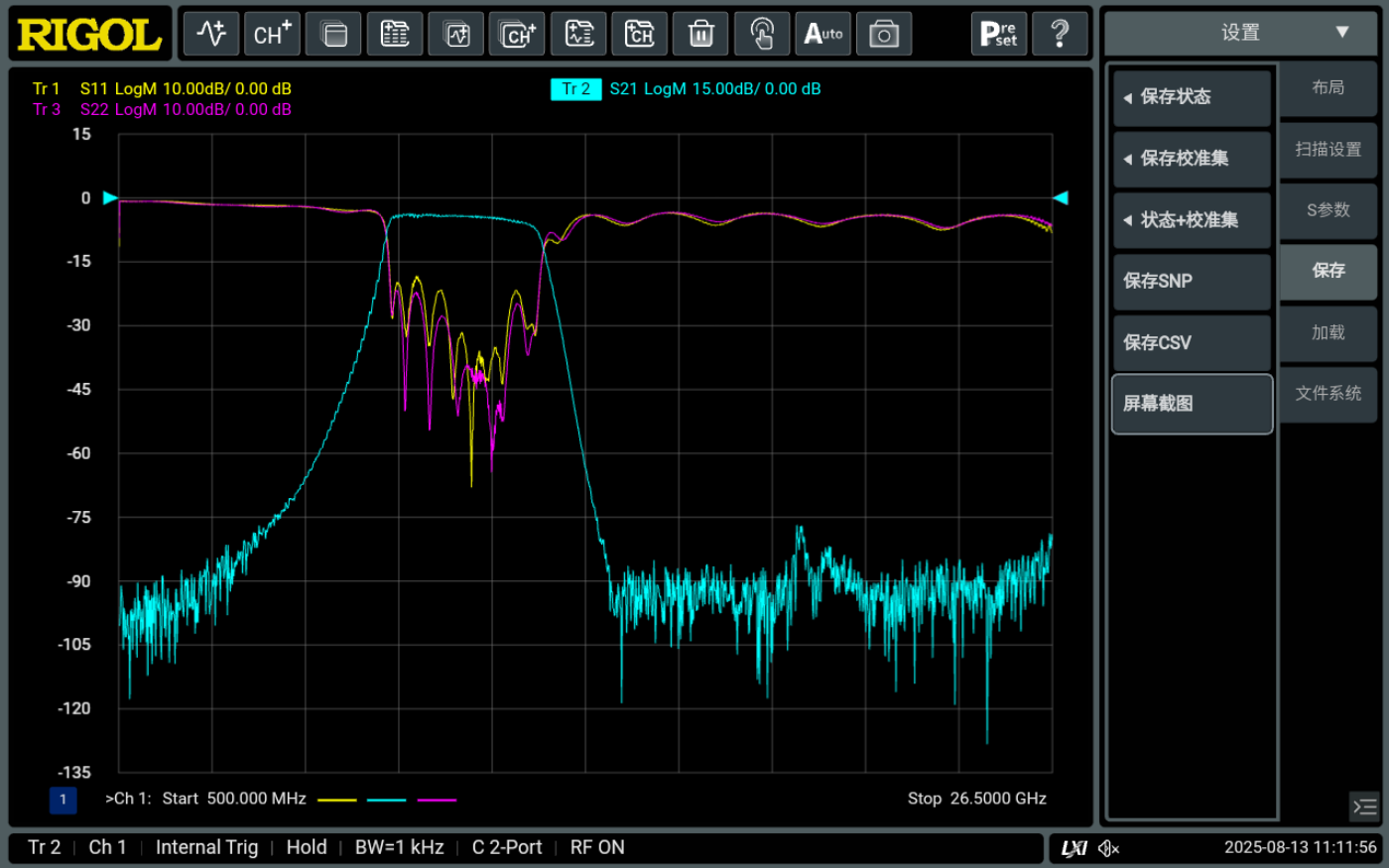

丰富的分析功能

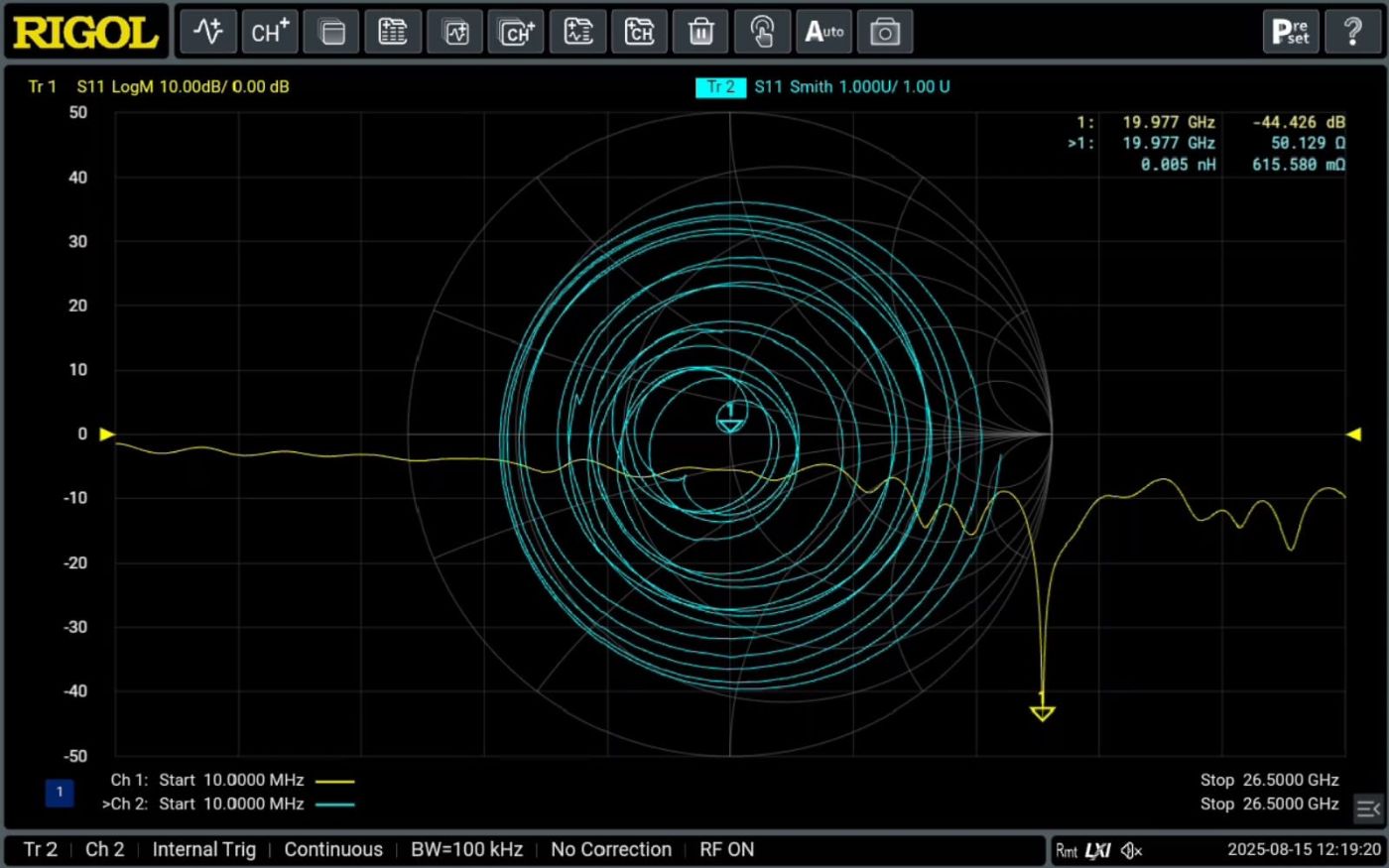

内置极限线测试（Pass/Fail）、驻波比（SWR）测量、史密斯圆图、时域反射计(TDR)等多种应用工具，无论是研发验证还是产线品控，都能高效完成。

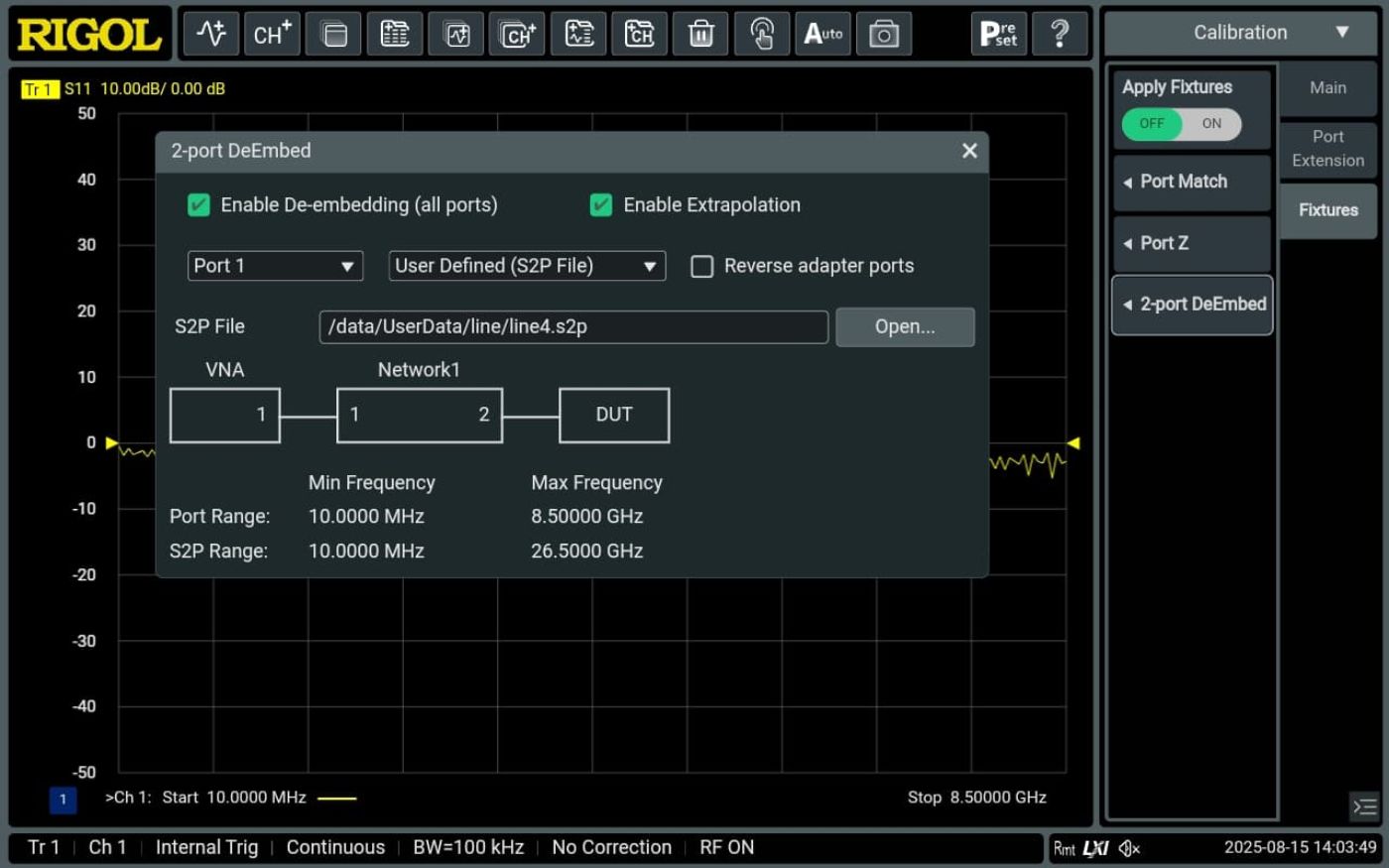

夹具移除及去嵌

通过夹具移除及去嵌轻松剥离测试夹具、转接头和线缆带来的影响，精准测量被测件（DUT）本身的真实S参数，确保结果的可靠性。

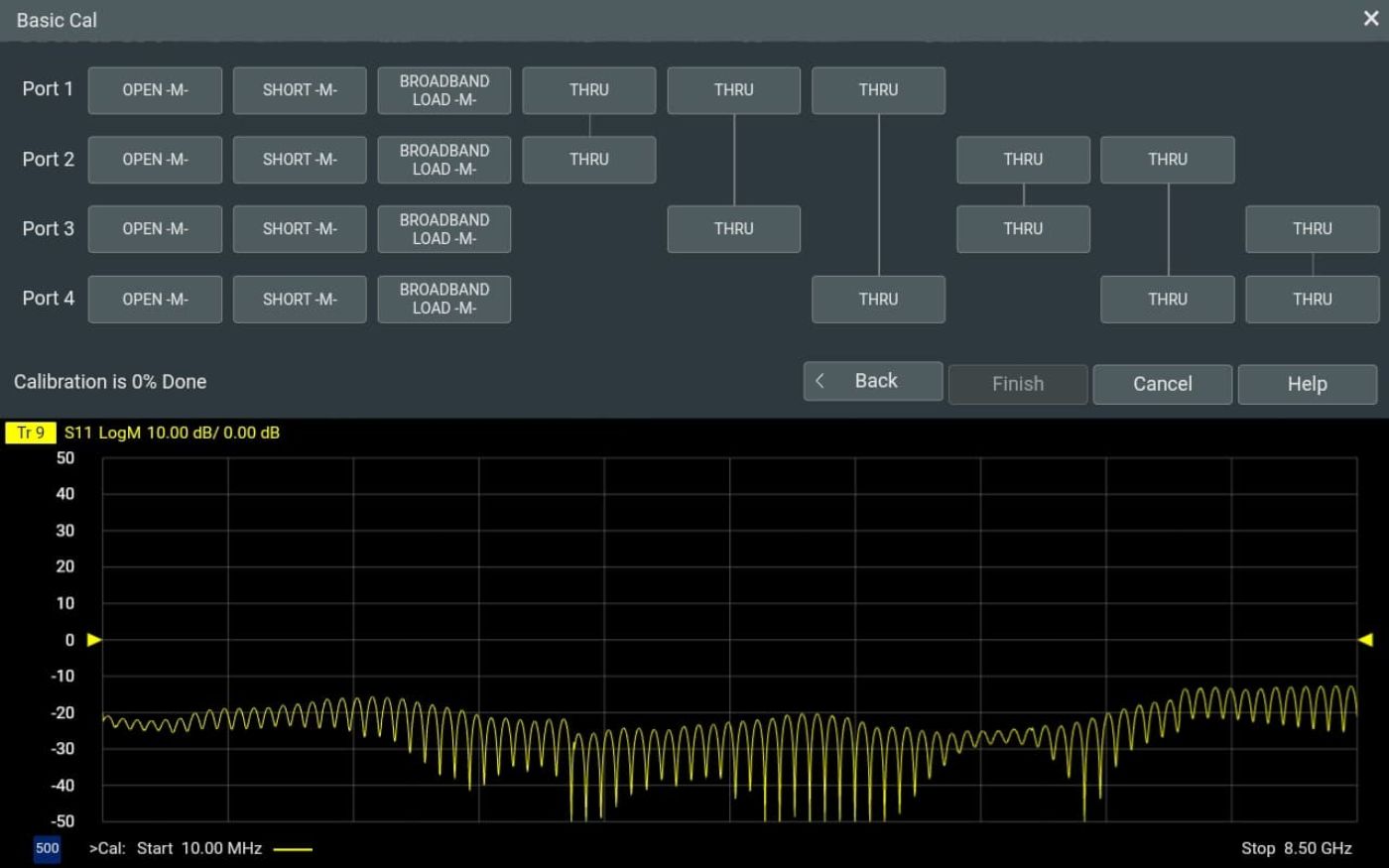

向导式校准

内置的校准向导会一步步清晰地指引您完成操作，无论是新手还是专家，都能快速、准确地完成设置，确保每一次测量的精度。

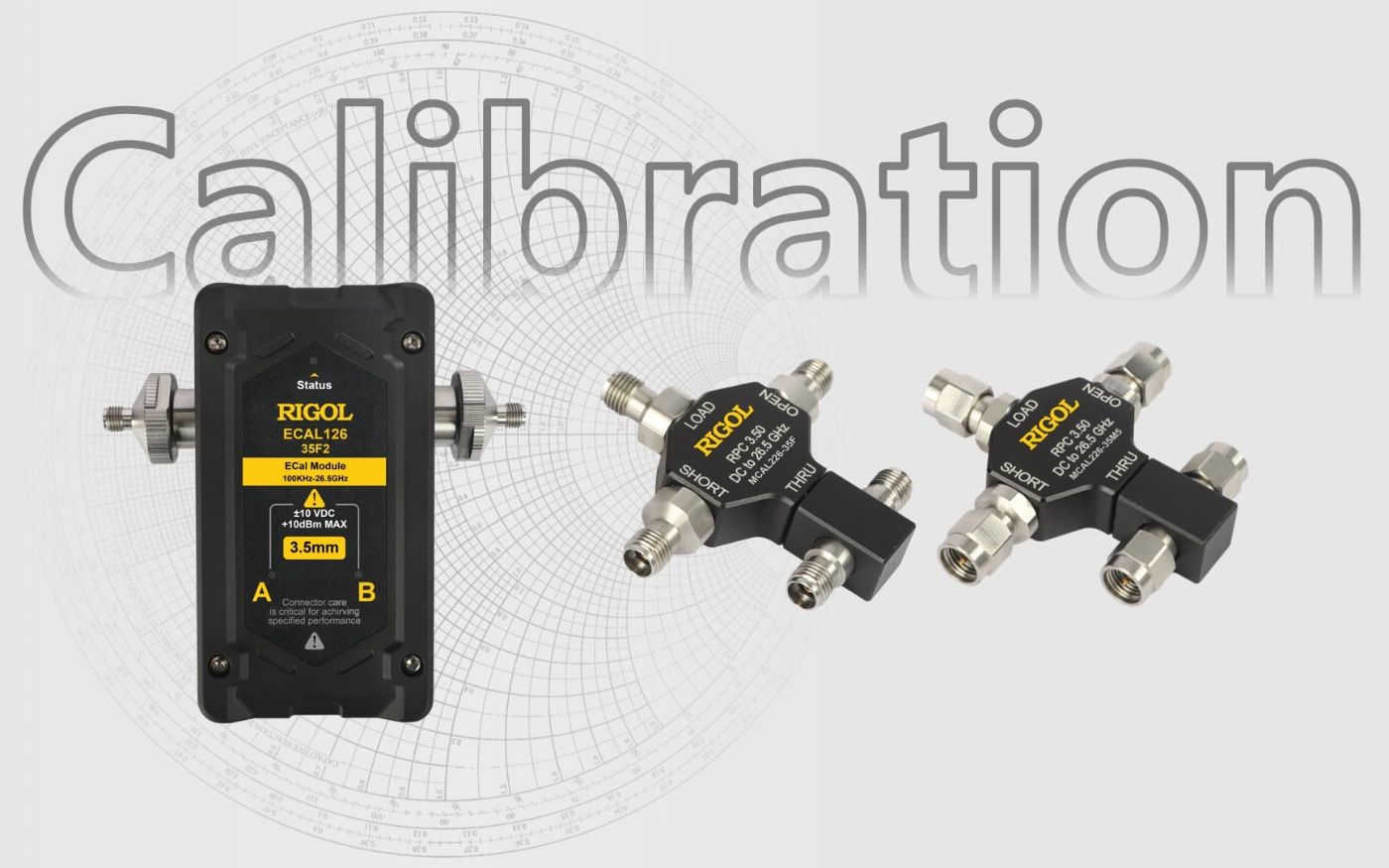

可选机械或电子校准件

提供覆盖不同频段和接口类型的高精度、长寿命机械校准件，确保测试结果的可溯源与高重复性。而电子校准件能大幅缩短测试准备时间，更能有效避免人为误差，是追求更高效率与一致性的理想选择。

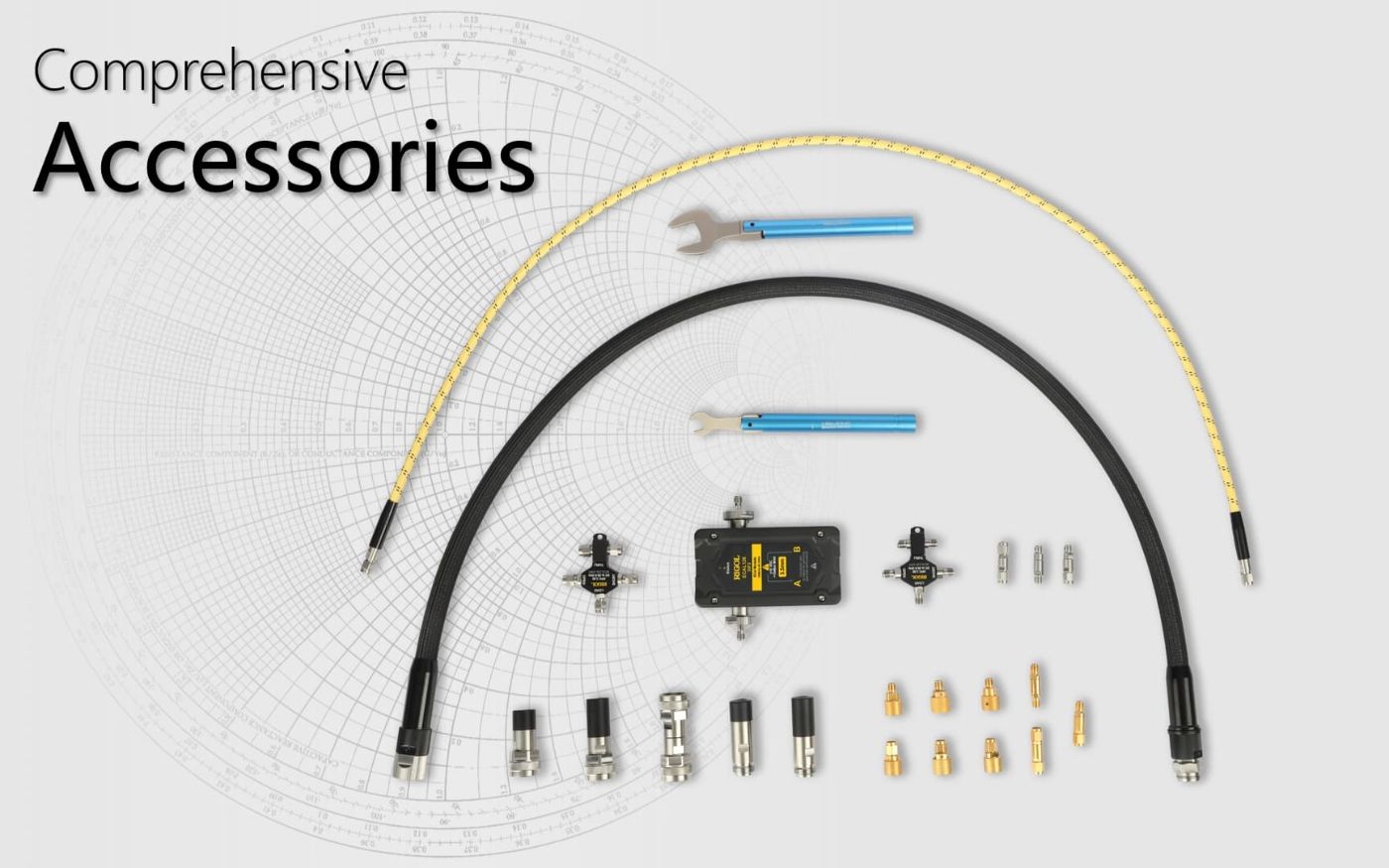

丰富的选配附件

通过完善的附件生态，您可以一站式配齐所需，让可靠测试即刻发生。

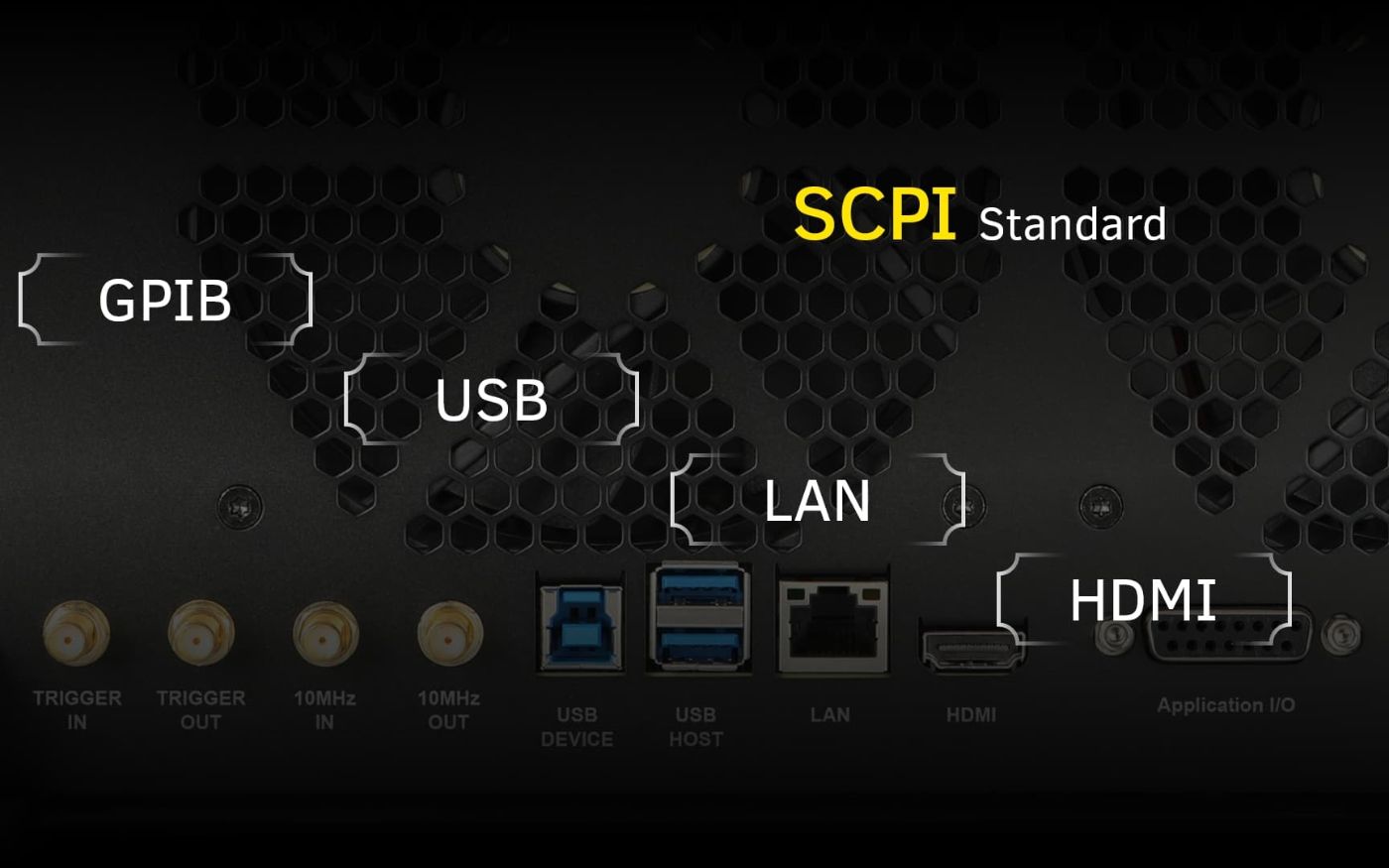

标准SCPI指令，指令集兼容

提供多种远程控制接口并支持标准SCPI指令，通过指令集兼容平滑地将其集成或替换到现有测试系统中，无需重写自动化脚本，保留熟悉的工作流程。

普源精电 DNA6000系列矢量网络分析仪型号

普源精电 DNA6000系列矢量网络分析仪软件与固件

固件

DNA5000_6000(ARM)Update

普源精电 DNA6000系列矢量网络分析仪升级与配件

功能升级

DNA-TDA10 TDA 时域分析
DNA-DTF10 DTF 故障距离测量

校准套件

MCAL104-NM1 机械校准件套件，DC ~ 4.5 GHz, N 型（阳头）50 Ω
MCAL104-NF1 机械校准件套件，DC ~ 4.5 GHz, N 型（阴头）50 Ω
MCAL109-NM1 机械校准件套件，DC ~ 9 GHz, N 型（阳头）50 Ω
MCAL109-NF1 机械校准件套件，DC ~ 9 GHz, N 型（阴头）50 Ω
MCAL109-NK1 机械校准件套件，DC ~ 9 GHz, N 型（阳头和阴头）50 Ω
MCAL104-SM1 机械校准件套件，DC ~ 4.5 GHz, 3.5 mm（阳头）
MCAL104-SF1 机械校准件套件，DC ~ 4.5 GHz, 3.5 mm（阴头）
MCAL109-SM1 机械校准件套件，DC ~ 9 GHz, 3.5 mm（阳头）
MCAL109-SF1 机械校准件套件，DC ~ 9 GHz, 3.5 mm（阴头）
MCAL109-SK1 机械校准件套件，DC ~ 9 GHz, 3.5 mm（阳头和阴头）
MCAL126-35K1 机械校准件套件，DC ~ 26.5 GHz, 3.5 mm（阳头和阴头）
MCAL226-35F5 4 合 1 OSLT 机械校准套件，DC ~ 26.5 GHz，3.5 mm（阴头）
ECAL109-NF2 电子校准件，100 kHz ~ 9 GHz，N 型（阴头）50 Ω，2 端口
ECAL114-NF2 电子校准件，100 kHz ~ 14 GHz，N 型（阴头）50 Ω，2 端口
ECAL126-35F2 电子校准件，100 kHz ~ 26.5 GHz, 3.5 mm（阴头），2 端口

线缆和连接器

CB-3.5M-3.5M-100-L-26G 射频线缆，DC ~ 26.5 GHz，3.5 mm（阳头）- 3.5 mm（阳头），100 cm
CB-SMAM-SMAM-100-L-18G 射频线缆，DC ~ 18 GHz，SMA（阳头）- SMA（阳头），100 cm
CB-NM-NM-100-L-18G 射频线缆，DC ~ 18 GHz，N（阳头）- N（阳头），100 cm
CB-NM-SMAM-100-L-18G 射频线缆，DC ~ 18 GHz，N（阳头）- SMA（阳头），100 cm
CB-NM-3.5M-100-L-18G 射频线缆，DC ~ 18 GHz，N（阳头）- 3.5mm（阳头），100 cm
CB-NMD3.5F-3.5F-63-L-26G 网分专用射频线缆，DC ~ 26.5 GHz，NMD 3.5mm（阴头）- 3.5mm（阴头），63.5 cm
AD-NF-NF-L-18G 适配器，N（阴头）- N（阴头），DC ~ 18GHz
AD-NM-NM-L-18G 适配器，N（阳头）- N(阳头），DC ~ 18GHz
AD-SMAF-SMAF-L-18G 适配器，SMA（阴头）- SMA（阴头），DC ~ 18GHz
AD-SMAM-SMAM-L-18G 适配器，SMA（阳头）- SMA（阳头） ，DC ~ 18GHz
AD-3.5F-3.5F-L-26G 适配器，3.5mm（阴头）- 3.5mm（阴头），DC ~ 26.5GHz
AD-3.5M-3.5M-L-26G 适配器，3.5mm（阳头）- 3.5mm（阳头） ，DC ~ 26.5GHz
AD-NM-BNCF-L-4G 适配器，N（阳头）-BNC（阴头），DC ~ 4GHz
AD-SMAM-NM-L-18G 适配器，SMA（阳头）- N（阳头），DC ~ 18GHz
AD-SMAF-NM-L-18G 适配器，SMA（阴头）- N（阳头），DC ~ 18GHz
AD-SMAF-BNCM-L-4G 适配器，SMA（阴头）- BNC（阳头），DC ~ 4GHz
AD-3.5M-2.92F-L-26G 适配器，3.5mm（阳头）- 2.92（阴头），DC ~ 26.5GHz
AD-3.5F-2.92M-L-26G 适配器，3.5mm（阴头）- 2.92（阳头），DC ~ 26.5GHz

其他附件

TW8-8 扭矩扳手，8 in-lb，8.1 mm 开口端，适用于 SMA 3.5mm 连接器
TW12-19 扭矩扳手，12 in-lb，19.1 mm 开口端，适用于N型连接器
